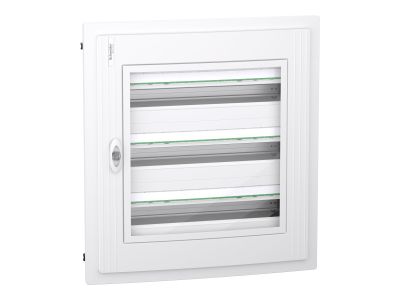

Rozdzielnica modułowa podtynkowa 3x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-3-24-PT-P | LVSXP324 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa 3x24 IP40 z przezroczystymi drzwiami to kompaktowe rozwiązanie do montażu w pomieszczeniach suchych. Wyposażona w 3 rzędy po 24 moduły 18 mm (łącznie 72 moduły) oraz szyny DIN, umożliwia elastyczne rozmieszczenie aparatury modułowej. Przystosowana do wprowadzania kabli od góry lub dołu dzięki zdejmowanym płytom wprowadzeniowym. Kompaktowe wymiary (648x660x129 mm) i niska waga (14,81 kg) nie zajmują wiele miejsca, a estetyczna biała obudowa RAL 9003 doskonale komponuje się z wystrojem wnętrz.

• Stopień ochrony IP40 (drzwi zamknięte): Zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm – idealna do mieszkań, biur i lokali usługowych.
• Odporność IK09: Wysoka odporność na uderzenia mechaniczne chroni instalację przed uszkodzeniami podczas montażu lub eksploatacji.
• Przezroczyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury bez konieczności otwierania rozdzielnicy, co ułatwia diagnostykę i konserwację.
• 3 szyny DIN i zdejmowane bloki zacisków: Ułatwiają montaż aparatów, okablowanie oraz późniejsze modyfikacje instalacji bez konieczności demontażu całej rozdzielnicy.
• Bloki zacisków uziemienia (38 wyjść) i neutralnego (56 wyjść): Zapewniają bezpieczne i zorganizowane połączenia różnych przekrojów przewodów (do 25 mm²) – optymalne dla instalacji domowych i usługowych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3. Posiada deklarację zgodności CE i klasę izolacji II. Materiały obudowy i drzwi charakteryzują się odpornością na płomienie i nienormalne ciepło odpowiednio do 750°C (obudowa) i 850°C (tył).

Zastosowanie

Projektowana głównie dla sektorów mieszkaniowych i usługowych, gdzie liczy się estetyka, funkcjonalność i kompaktowa budowa.

• Mieszkania i domy jednorodzinne – centralne rozdzielnice z możliwością rozbudowy do 72 modułów.
• Lokale usługowe (biura, sklepy, gastronomia) – estetyczna obudowa białego koloru RAL 9003.
• Małe instalacje przemysłowe i warsztaty – elastyczne wprowadzanie kabli od góry lub dołu.
• Pomieszczenia techniczne z wymaganiami estetycznymi – przezroczyste drzwi ułatwiają monitoring stanu aparatury.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Rozdzielnicę należy zamontować w suchym pomieszczeniu, z dala od źródeł ciepła. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szyny DIN i bloki zacisków są zdejmowane – ułatwia to układanie okablowania. Kable wprowadzać przez zdejmowane płyty (góra/dół), mocując je za pomocą dostępnych otworów. Po zakończeniu instalacji należy przeprowadzić pomiary rezystancji izolacji i uziemienia. Bloki zacisków uziemienia i neutralnego należy odpowiednio oznaczyć zgodnie z dokumentacją instalacji.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie – stopień ochrony IP40 (drzwi zamknięte) oraz klasa izolacji II ograniczają zastosowanie wyłącznie do suchych pomieszczeń wewnętrznych.
• Jakie maksymalne przekroje przewodów można podłączyć do bloków zacisków? Blok uziemienia pozwala na podłączenie przewodów do 25 mm² (6x25 mm² + 32x4 mm²), natomiast blok neutralny obsługuje do 25 mm² (4x (3x25 mm² + 11x4 mm²)).
• Czy rozdzielnica jest kompatybilna z aparaturą innych producentów? Tak – szyny DIN o standardowym rozstawie 18 mm oraz wymiary modułowe 3x24 przystosowane są do montażu wszystkich typów aparatury modułowej zgodnej z normami IEC 60898 i IEC 61009.
