Rozdzielnica modułowa podtynkowa 3x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-3-24-PT-B | LVSXN324 Schneider Electric

Opis i Kluczowe Cechy

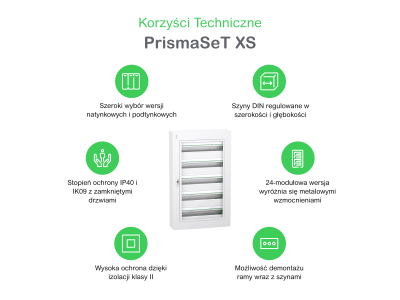

Rozdzielnica modułowa podtynkowa PrismaSeT XS o numerze katalogowym LVSXN324 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających instalacjach w sektorze mieszkaniowym i usługowym. Konstrukcja składa się z 3 rzędów, z których każdy mieści 24 moduły o szerokości 18 mm, co daje łączną pojemność 72 modułów. Hybrydowa budowa łącząca wytrzymały technoplastik z metalowymi drzwiami i tylną płytą zapewnia wyjątkową sztywność konstrukcji oraz estetyczny wygląd w kolorze białym (RAL 9003).

• Wysoka wydajność prądowa: Prąd znamionowy In wynosi do 125 A, co pozwala na obsługę rozbudowanych obwodów zasilających.
• Zaawansowany system zacisków: Wyposażona w blok uziemiający z 38 wyjściami (6x25 mm² oraz 32x4 mm²) oraz blok neutralny z 56 wyjściami (4 sekcje po 3x25 mm² + 11x4 mm²), co gwarantuje bezpieczne i uporządkowane połączenia przewodów o różnych przekrojach.
• Wytrzymałość mechaniczna: Stopień ochrony IK09 świadczy o bardzo wysokiej odporności na uderzenia mechaniczne (energia uderzenia do 10J), co jest kluczowe w miejscach o dużym natężeniu ruchu.
• Bezpieczeństwo pożarowe: Materiały użyte do produkcji wykazują odporność na nienormalne ciepło i ogień do 750°C dla frontu oraz 850°C dla części tylnej.
• Izolacja: Klasa II izolacji elektrycznej oraz napięcie znamionowe izolacji Ui wynoszące 400V zapewniają najwyższy poziom ochrony użytkownika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych systemach rozdziału energii. Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 dotyczących obudów do sprzętu elektroinstalacyjnego oraz IEC 61439-1 i 3, które definiują standardy dla rozdzielnic niskiego napięcia. Zgodność z tymi dyrektywami jest potwierdzeniem wysokiej jakości wykonania i bezpieczeństwa eksploatacji.

Zastosowanie

PrismaSeT XS znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz w obiektach użyteczności publicznej, takich jak biura, hotele czy placówki edukacyjne. Dzięki możliwości montażu pionowego rozdzielacza Acti9 VDIS (rozmiar 24 moduły), obudowa idealnie nadaje się do tworzenia przejrzystych i łatwych w serwisowaniu systemów automatyki budynkowej oraz rozbudowanych instalacji zasilających. Stopień ochrony IP40 (przy zamkniętych drzwiach) dedykuje ją do montażu wewnątrz suchych pomieszczeń.

Wskazówki Montażowe

Inżynierowie Schneider Electric położyli duży nacisk na ergonomię pracy elektryka. Montaż podtynkowy ułatwiają zdejmowane szyny DIN, które pozwalają na wygodne okablowanie aparatury poza obudową lub szybką wymianę komponentów. Kable mogą być wprowadzane zarówno od góry, jak i od dołu dzięki zdejmowanym płytom wprowadzeniowym, które umożliwiają precyzyjne docięcie otworów pod rury instalacyjne lub wiązki przewodów. W zestawie znajduje się osprzęt do mocowania okablowania, co pozwala na zachowanie estetyki i porządku wewnątrz rozdzielnicy. Moment dokręcania zacisków powinien być dostosowany do przekroju stosowanych przewodów zgodnie z dokumentacją techniczną aparatury modułowej.

FAQ

• Czy rozdzielnica posiada w zestawie szyny DIN? Tak, produkt jest wyposażony w 3 zdejmowane szyny DIN, które ułatwiają montaż aparatury modułowej.
• Jaki jest maksymalny prąd, jaki może obsłużyć ta obudowa? Rozdzielnica jest przystosowana do prądu znamionowego In do 125 A.
• Czy drzwi są metalowe? Tak, w tym modelu drzwi zostały wykonane z metalu, co zwiększa ich trwałość i odporność na uszkodzenia mechaniczne (IK09).
• Jakie są wymiary wnęki potrzebnej do montażu? Całkowite wymiary zewnętrzne to 648 mm szerokości, 660 mm wysokości oraz 129 mm głębokości. Przy planowaniu wnęki należy uwzględnić odpowiedni zapas technologiczny.
