Rozdzielnica modułowa podtynkowa 3x13 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-3-13-PT-P | LVSXP313 Schneider Electric

Opis i Kluczowe Cechy

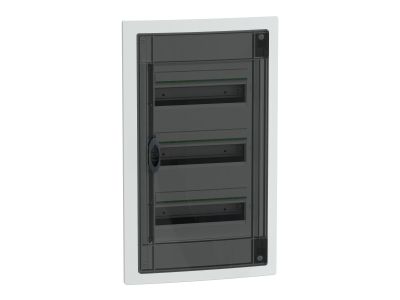

Rozdzielnica modułowa podtynkowa 3x13 IP40 z przezroczystymi drzwiami to kompletna obudowa o wymiarach 660x351x129 mm, gotowa do montażu w pomieszczeniach suchych. Przeznaczona do instalacji podtynkowych w sektorze mieszkaniowym i usługowym. Wyposażenie fabryczne obejmuje szyny DIN, blok zacisków uziemiających i neutralnych oraz systemy identyfikacji obwodów. Materiał odporny na wysokie temperatury (do 650°C) gwarantuje bezpieczeństwo pożarowe.

• 3 rzędy po 13 modułów (18 mm): elastyczna konfiguracja przestrzeni dla aparatury modułowej, z możliwością montażu górnego lub dolnego wprowadzenia kabli.
• Stopień ochrony IP40 (drzwi zamknięte) i IK09: ochrona przed ciałami stałymi o średnicy >1 mm oraz odporność na uderzenia mechaniczne, co czyni ją bezpieczną w użytkowaniu.
• Przezroczyste dymne drzwi: ułatwiają identyfikację etykietowanych obwodów oraz estetyczne wykończenie instalacji w pomieszczeniach użytkowych.
• Blok zacisków uziemiających (22 wyjścia) i neutralnych (24 wyjścia): umożliwiają bezpieczne i uporządkowane połączenia przewodów o przekrojach do 16 mm², zgodnie z normami instalacyjnymi.
• Zdejmowane szyny DIN i płyta tylna: ułatwiają montaż, konserwację oraz modernizację instalacji bez konieczności demontażu całej obudowy.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa dla rozdzielnic modułowych. Posiada klasę izolacji II i napięcie izolacji znamionowej Ui = 400V.

Zastosowanie

Obudowa przeznaczona jest do montażu podtynkowego w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych, gdzie wymagana jest estetyka, funkcjonalność i łatwa identyfikacja obwodów.

• Mieszkania i domy jednorodzinne – centralne rozdzielnice podtynkowe z możliwością rozbudowy.
• Biura i lokale usługowe – estetyczne rozwiązanie do ukrycia instalacji w ścianie.
• Małe obiekty przemysłowe i warsztaty – elastyczna konfiguracja modułów dla różnych standardów zasilania.
• Modernizacje instalacji – łatwy dostęp do szyn DIN i bloków zaciskowych ułatwia wymianę lub dodawanie aparatury.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Rozdzielnicę należy osadzić w przygotowanym gnieździe podtynkowym, zapewniając odpowiednią wentylację (straty mocy 56W). Kable wprowadzać przez zdejmowane płyty wprowadzeniowe w górnej lub dolnej części obudowy. Po zamontowaniu aparatury należy zakryć drzwi, zachowując stopień ochrony IP40. Regularne przeglądy techniczne zalecane co 2-3 lata.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie – przeznaczona jest wyłącznie do instalacji wewnętrznych w suchych pomieszczeniach. Stopień ochrony IP40 nie chroni przed wilgocią.
• Jakie przewody można podłączyć do bloków zaciskowych? Blok uziemiający obsługuje przewody o przekrojach 10 mm² i 16 mm², natomiast blok neutralny – 16 mm². Dokładna liczba wyjść: 22 (uziemienie) i 24 (neutralny).
• Czy wymiary rozdzielnicy są zgodne z typowymi gniazdami podtynkowych? Tak – standardowe wymiary 351x660x129 mm umożliwiają montaż w standardowych wnękach podtynkowych.
