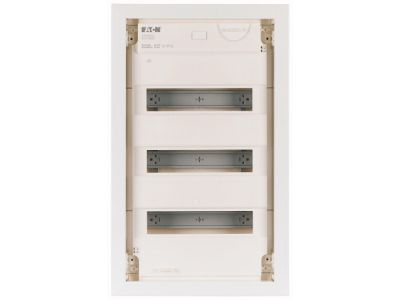

Rozdzielnica modułowa podtynkowa 3x12 IP30, KLV-36UPS-SF | 178819 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa KLV-36UPS-SF (numer katalogowy 178819) to zaawansowane rozwiązanie drugiej generacji od renomowanego producenta EATON, zaprojektowane z myślą o najwyższych standardach estetyki i funkcjonalności w budownictwie mieszkaniowym oraz komercyjnym. Urządzenie charakteryzuje się konstrukcją 3-rzędową, z których każdy mieści 12 modułów, oferując dodatkowy zapas miejsca wynoszący 2 jednostki na każdy rząd (łącznie 36+6 modułów). Taka konfiguracja pozwala na elastyczną rozbudowę instalacji w przyszłości bez konieczności wymiany całej obudowy.

• Konstrukcja Hybrydowa: Połączenie wytrzymałej obudowy z tworzywa sztucznego z eleganckimi drzwiami z blachy stalowej zapewnia optymalny balans między lekkością montażu a odpornością mechaniczną.
• Super Smukła Rama: Wyjątkowo płaska konstrukcja ramy drzwi sprawia, że rozdzielnica niemal licuje się z powierzchnią ściany, co jest kluczowe w nowoczesnych wnętrzach.
• Bezpieczeństwo i Plombowanie: Pokrywa przednia posiada grawerunek laserowy i jest przystosowana do plombowania, co gwarantuje nienaruszalność aparatury przez osoby niepowołane.
• Zaciski SK: Wyposażenie obejmuje wysokiej jakości zaciski przewodu neutralnego (N) oraz ochronnego (PE) w niezawodnej technologii śrubowej, zapewniającej trwały styk elektryczny.
• Zamek Krzywkowy: Solidne zamknięcie standardowe, które można opcjonalnie wymienić na zamek z kluczem bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla profesjonalnych instalatorów. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24 dotyczącej obudów do domowych urządzeń stałych, a także normy DIN 43871. Konstrukcja jest zgodna z IEC/EN 62208 (puste obudowy do rozdzielnic i sterownic niskonapięciowych) oraz posiada pełne zatwierdzenie do stosowania w gotowych tablicach rozdzielczych według definicji zawartej w IEC/EN 61439-3. Druga klasa ochrony (izolacja ochronna) eliminuje konieczność uziemiania samej obudowy, podnosząc poziom bezpieczeństwa użytkowania.

Zastosowanie

Rozdzielnica KLV-36UPS-SF znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz obiektach biurowych. Dzięki stopniu ochrony IP30, jest idealna do montażu wewnątrz suchych pomieszczeń. Jej modułowa budowa pozwala na montaż aparatury modułowej takiej jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe, ograniczniki przepięć czy sterowniki automatyki budynkowej. Możliwość zamówienia drzwi w dowolnym kolorze z palety RAL sprawia, że produkt ten jest chętnie wybierany przez architektów do projektów o wysokim standardzie wykończenia.

Wskazówki Montażowe

EATON zadbał o maksymalne uproszczenie procesu instalacji, dostarczając kompletny zestaw montażowy. Kluczowe udogodnienia to:

• Poziomowanie: Zintegrowana poziomica w puszce ściennej pozwala na precyzyjne ustawienie obudowy bez dodatkowych narzędzi.
• Regulacja 3D: Specjalny element regulacyjny pozwala na korektę głębokości montażu o maksymalnie 18 mm, co niweluje nierówności tynku lub błędy osadzenia puszki.
• Zarządzanie Okablowaniem: Dedykowane uchwyty kablowe pozwalają na schludne i bezpieczne ułożenie przewodów, co minimalizuje ryzyko uszkodzeń mechanicznych i ułatwia serwisowanie.
• Uchwyty Gwoździowe: Przyspieszają osadzenie rozdzielnicy w otworze ściennym przed ostatecznym zamurowaniem.

FAQ

• Czy rozdzielnica posiada zaciski w zestawie? Tak, produkt jest dostarczany z kompletem zacisków N i PE w technologii śrubowej SK.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja ramy i drzwi pozwala na uniwersalny montaż lewo- lub prawostronny.
• Jaki jest stopień ochrony tej rozdzielnicy? Urządzenie posiada stopień ochrony IP30, co oznacza ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Czy w rozdzielnicy zmieszczą się szerokie aparaty? Tak, każdy rząd posiada dodatkowy zapas miejsca (2 jednostki modułowe), co ułatwia montaż szerszych aparatów lub pozostawia miejsce na cyrkulację powietrza.
