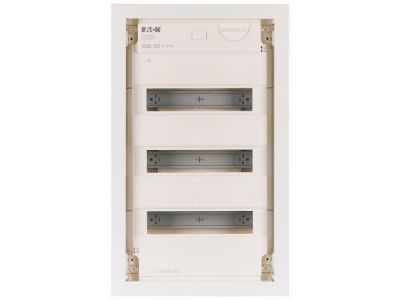

Rozdzielnica modułowa podtynkowa 3x12 IP30, KLV-36UPS-F | 178818 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa EATON z serii KLV (model KLV-36UPS-F, SKU: 178818) to zaawansowane rozwiązanie drugiej generacji, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa i estetyki w budownictwie mieszkaniowym oraz komercyjnym. Urządzenie charakteryzuje się konstrukcją 3-rzędową, gdzie każdy rząd mieści 12 modułów, oferując dodatkowo 2 jednostki zapasu miejsca na każdy poziom (łącznie 36+6 modułów). Taka konfiguracja pozwala na elastyczną rozbudowę instalacji w przyszłości bez konieczności wymiany całej obudowy.

• Konstrukcja Hybrydowa: Wytrzymała obudowa z tworzywa sztucznego połączona z płaskimi drzwiami z blachy stalowej zapewnia optymalną ochronę mechaniczną i nowoczesny wygląd.
• Klasa Ochrony II: Pełna izolacja ochronna gwarantuje najwyższy poziom bezpieczeństwa użytkowania, eliminując ryzyko porażenia przy kontakcie z obudową.
• System Zacisków SK: Wyposażenie w profesjonalne zaciski śrubowe dla przewodów neutralnych (N) i ochronnych (PE) umożliwia pewne i trwałe połączenie elektryczne.
• Zintegrowana Poziomica: Wbudowany wskaźnik poziomu znacząco przyspiesza proces osadzania puszki w ścianie, eliminując błędy montażowe.
• Zamek Krzywkowy: Solidne zamknięcie z możliwością wymiany na wkładkę z blokadą bezpieczeństwa chroni przed dostępem osób niepowołanych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24 dotyczącej obudów do domowych urządzeń ochronnych oraz normy DIN 43871. Ponadto, konstrukcja jest zgodna z IEC/EN 62208 (puste obudowy do rozdzielnic i sterownic niskonapięciowych) oraz posiada pełne zatwierdzenie do stosowania w gotowych tablicach rozdzielczych według definicji zawartej w normie IEC/EN 61439-3.

Zastosowanie

Rozdzielnica KLV-36UPS-F znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowa jest estetyka oraz funkcjonalność. Jest idealnym wyborem do apartamentów, domów jednorodzinnych oraz biur. Dzięki smukłej konstrukcji ramy drzwi, rozdzielnica niemal całkowicie licuje się z powierzchnią ściany, co pozwala na jej dyskretny montaż w korytarzach czy pomieszczeniach mieszkalnych. Możliwość plombowania pokrywy przedniej oraz grawer laserowy ułatwiają identyfikację obwodów i spełniają wymogi zakładów energetycznych w zakresie zabezpieczania aparatury.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody instalatora. Dzięki zastosowaniu elementu regulacyjnego 3D, możliwa jest korekta głębokości montażu o maksymalnie 18 mm, co pozwala na idealne dopasowanie ramy do nierówności tynku. W zestawie znajdują się specjalne uchwyty gwoździowe ułatwiające stabilizację puszki w otworze ściennym przed jej zamurowaniem. System uchwytów kablowych wewnątrz obudowy pozwala na uporządkowane prowadzenie wiązek przewodów, co nie tylko poprawia estetykę, ale również ułatwia późniejszą konserwację i pomiary okresowe. Specjalna folia ochronna dołączona do zestawu zabezpiecza wnętrze rozdzielnicy przed zabrudzeniem podczas prac tynkarskich.

FAQ

• Czy rozdzielnica posiada zaciski w zestawie? Tak, produkt jest dostarczany z kompletnym zestawem zacisków N i PE w technologii śrubowej SK.
• Jaki jest stopień ochrony tej obudowy? Rozdzielnica posiada stopień ochrony IP30, co czyni ją odpowiednią do montażu wewnątrz suchych pomieszczeń.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja ramy i drzwi pozwala na zmianę kierunku otwierania, co zwiększa elastyczność aranżacji przestrzeni.
• Ile modułów faktycznie mieści rozdzielnica? Standardowo jest to 36 modułów (3 rzędy po 12), jednak producent przewidział dodatkowe 2 jednostki zapasu na każdy rząd, co daje łącznie miejsce na 42 moduły.
