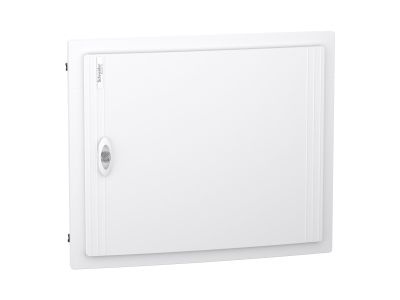

Rozdzielnica modułowa podtynkowa 2x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-2-24-PT-B | LVSXN224 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa 2x24 IP40 z drzwiami białymi to uniwersalna obudowa metalowo-plastikowa PrismaSeT XS zaprojektowana do montażu w pomieszczeniach mieszkalnych i usługowych. Przystosowana do wszystkich typów rozdzielnic modułowych, oferuje 2 rzędy po 24 moduły 18 mm (łącznie 48 miejsc). Stopień ochrony IP40 przy zamkniętych drzwiach oraz IK09 zapewniają bezpieczeństwo przed przypadkowym uszkodzeniem mechanicznym. Biała płyta czołowa, drzwi i obudowa (RAL 9003) gwarantują estetyczny wygląd w aranżacjach wnętrz.

• 2 rzędy po 24 moduły 18 mm: elastyczność w projektowaniu instalacji – możliwość zabudowania aparatury o różnych szerokościach.
• Stopień ochrony IP40 (drzwi zamknięte) i IK09: ochrona przed pyłem i przypadkowym uderzeniem mechanicznym – bezpieczeństwo w codziennej eksploatacji.
• Zdejmowane płyty wprowadzeniowe (górna/dolna): ułatwiają elastyczne doprowadzenie kabli lub rur kablowych z dowolnej strony, minimalizując konieczność cięcia otworów.
• Zdejmowalne szyny DIN (2 szt.): ułatwiają okablowanie, konserwację i modyfikację instalacji bez konieczności demontażu całej rozdzielnicy.
• Bloki zacisków uziemienia i neutralnego: blok uziemienia: 24 wyjścia (3x25mm² + 21x4mm²), blok neutralny: 42 wyjścia (3x(3x25mm² + 11x4mm²)) – odpowiednie do rozbudowanych instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm międzynarodowych IEC 60670-1 i 24 (obudowy) oraz IEC 61439-1 i 3 (rozdzielnice niskonapięciowe). Posiada deklarację zgodności CE i klasyfikację izolacji elektrycznej II. Odporność materiału na płomienie i nienormalne ciepło wynosi 750°C (obudowa/osłona przednia) i 850°C (część tylna).

Zastosowanie

Obudowa PrismaSeT XS PSXS-2-24-PT-B przeznaczona jest do montażu podtynkowego w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych. Dzięki elastycznemu wprowadzaniu kabli i wyposażeniu standardowemu ułatwia organizację okablowania oraz późniejsze serwisowanie.

• Mieszkania i domy jednorodzinne – centralne punkty rozdzielcze z możliwością rozbudowy.
• Biura i lokale usługowe – estetyczne i funkcjonalne rozwiązanie do zabudowy w ścianie.
• Małe obiekty przemysłowe i warsztaty – rozdzielnice z zaawansowanym wyposażeniem zaciskowym.
• Instalacje z aparaturą modułową Acti9 VDIS (24 moduły) – kompatybilność pionowa.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Obudowę montuje się w przygotowanym wnęku w ścianie, z zachowaniem wymiarów montażowych. Kable wprowadza się przez zdejmowane płyty wprowadzeniowe (górną/dolną), a następnie mocuje na szynach DIN. Bloki zacisków uziemienia i neutralnego służą do organizacji przewodów ochronnych i neutralnych zgodnie z projektem instalacji. Temperatura pracy od -25°C do 60°C pozwala na stosowanie w większości warunków klimatycznych.

FAQ

• Czy rozdzielnica jest przystosowana do pionowego montażu aparatury Acti9 VDIS? Tak, obudowa zaprojektowana jest do pionowego montażu rozdzielacza Acti9 VDIS o szerokości 24 modułów, zachowując zgodność z systemem.
• Jakie są maksymalne wymiary kabli, które można wprowadzić przez płyty wprowadzeniowe? Dokładne wymiary nie zostały podane w danych produktu – sprawdź dokumentację techniczną lub kartę katalogową producenta w celu doboru odpowiedniego osprzętu wprowadzającego.
• Czy rozdzielnica posiada klasę ochrony przed wilgocią IP40? Stopień ochrony IP40 obowiązuje przy zamkniętych drzwiach. W przypadku konieczności stosowania w wilgotnych pomieszczeniach zaleca się dodatkową ochronę lub stosowanie obudów o wyższym stopniu IP.
