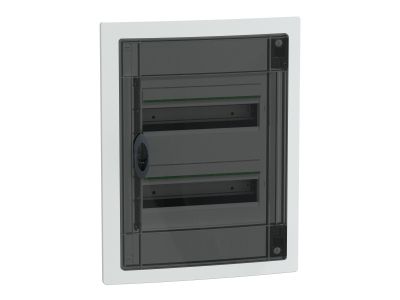

Rozdzielnica modułowa podtynkowa 2x13 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-2-13-PT-P | LVSXP213 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa 2x13 IP40 z przezroczystymi drzwiami IK09 przeznaczona do montażu wewnętrznego w pomieszczeniach suchych. Wyposażona w 2 rzędy po 13 modułów o szerokości 18 mm, gotowa do instalacji aparatury modułowej oraz okablowania. Kolor biały RAL9003, klasa izolacji II, napięcie izolacji 400V, kategoria przepięciowa II.

• 2 rzędy po 13 modułów: elastyczna konfiguracja instalacji, możliwość montażu aparatów o szerokości 18 mm w dowolnym układzie.
• Stopień ochrony IP40: zabezpieczenie przed pyłem i ciałami stałymi o średnicy powyżej 1 mm przy zamkniętych drzwiach – odpowiednie dla suchych pomieszczeń.
• Stopień odporności IK09: odporność na uderzenia mechaniczne o energii do 5 J, zabezpieczenie drzwi przed uszkodzeniem.
• Przezroczyste drzwi dymne: ułatwiają szybką identyfikację i diagnostykę stanu aparatury bez otwierania rozdzielnicy.
• Zdejmowane szyny DIN i płyty wprowadzeniowe: ułatwiają montaż, demontaż i konserwację okablowania, kabli wprowadzanych z góry lub dołu.

Zgodność z Normami

Rozdzielnica spełnia wymogi norm IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3, co potwierdza jej zgodność z europejskim systemem certyfikacji. Posiada klasę izolacji II, napięcie izolacji znamionowej Ui 400V i kategorię przepięciową II.

Zastosowanie

Rozdzielnica modułowa 2x13 IP40 z przezroczystymi drzwiami dedykowana jest do montażu w instalacjach elektrycznych w sektorze mieszkaniowym, usługowym i drobnym przemyśle.

• Mieszkania i lokale użytkowe – centralne punkty zasilania w budynkach mieszkalnych.
• Biura i obiekty handlowe – rozdzielnice dla instalacji oświetleniowych, gniazd wtykowych i systemów klimatyzacyjnych.
• Małe warsztaty i garaże – zasilanie narzędzi i urządzeń elektrycznych.
• Pomieszczenia techniczne – organizacja instalacji w suchych warunkach środowiskowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Obudowę należy zamontować w przygotowanym gnieździe podtynkowym, z uwzględnieniem wymiarów 351x510x129 mm. Kable wprowadzać przez zdejmowane płyty wprowadzeniowe, z góry lub dołu, stosując odpowiednie dławiki i uszczelnienia. Po zamontowaniu aparatury i okablowaniu, należy upewnić się o prawidłowym uziemieniu i blokach zacisków neutralnych. Nóżki montażowe i osprzęt do mocowania kabli zapewniają stabilność i porządek w okablowaniu.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 i klasa izolacji II przeznaczone są wyłącznie do suchych pomieszczeń wewnętrznych. W warunkach zewnętrznych wymagana byłaby obudowa o wyższym stopniu ochrony IP.
• Jakie jest maksymalne napięcie izolacji? Napięcie izolacji znamionowej Ui wynosi 400V, co pozwala na stosowanie w instalacjach niskiego napięcia zgodnie z normami.
• Czy rozdzielnica posiada blok zacisków uziemiających? Tak, wyposażona jest w blok zacisków uziemiających z 16 wyjściami (8x16mm² + 8x10mm²) oraz blok neutralny z 16 wyjściami (2x(4x16mm² + 4x10mm²)), co ułatwia organizację okablowania.
