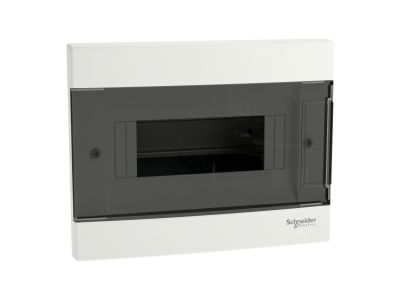

Rozdzielnica modułowa podtynkowa 1x8 IP40 drzwi transparentne, Easy9 EU EZ9EU-1-8-PT-T | EZ9EUA108 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Urządzenie zostało zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym, oferując jeden rząd o pojemności 8 standardowych modułów o szerokości 18 mm każdy. Obudowa charakteryzuje się estetycznym wykończeniem w kolorze białym (RAL 9003) oraz transparentnymi, dymnymi drzwiami, które umożliwiają szybką inspekcję stanu aparatury bez konieczności ich otwierania.

• Wysoka jakość materiałów: Obudowa wykonana z samogasnącego tworzywa sztucznego, wykazującego odporność na płomienie i wysoką temperaturę do 650°C przez 30 minut.
• Kompletne wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (neutralna N oraz uziemiająca PE) zamontowane na dedykowanym wsporniku. Każda z listew posiada 8 otworów przyłączeniowych: 4 o przekroju 16 mm² oraz 4 o przekroju 10 mm², co zapewnia elastyczność w prowadzeniu instalacji.
• Ergonomia montażu: Wyjmowany stelaż z szyną DIN ułatwia osadzanie aparatury poza kasetą podtynkową, co znacząco przyspiesza prace instalacyjne.
• Bezpieczeństwo: II klasa izolacji (podwójna izolacja) gwarantuje najwyższy poziom ochrony przeciwporażeniowej, a stopień ochrony IP40 przy zamkniętych drzwiach skutecznie chroni przed dostępem do części niebezpiecznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe dla odbiorów technicznych instalacji elektrycznych. Rozdzielnica jest zgodna z normą IEC 60670-1-24, określającą wymagania dla obudów i osłon do domowych i podobnych stałych instalacji elektrycznych. Odporność mechaniczna na uderzenia została sklasyfikowana na poziomie IK07 zgodnie z normą IEC 62262, co oznacza ochronę przed energią uderzenia o wartości 2 dżuli. Dodatkowo, parametry termiczne są weryfikowane zgodnie z normą IEC 60695-2-10, co potwierdza bezpieczeństwo pożarowe produktu.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-1-8-PT-T jest przeznaczona do montażu wewnątrz pomieszczeń w budynkach mieszkalnych, zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji. Dzięki kompaktowym wymiarom (215 mm wysokości, 170 mm szerokości i 96,5 mm głębokości) idealnie sprawdza się jako lokalna rozdzielnica piętrowa lub mieszkaniowa, służąca do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz urządzeń AGD. Możliwość montażu wszystkich typów aparatury modułowej, takich jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe czy ograniczniki przepięć, czyni ją uniwersalnym węzłem dystrybucji energii.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody elektryka. Kable zasilające i odpływowe mogą być wprowadzane z dowolnej z czterech stron obudowy dzięki fabrycznym osłabieniom przygotowanym pod rurki instalacyjne i peszle. Drzwi obudowy są odwracalne, co pozwala na ich montaż z otwieraniem lewo- lub prawostronnym, zależnie od warunków lokalnych, przy zachowaniu pełnego kąta otwarcia wynoszącego 180°. Podczas montażu podtynkowego należy zwrócić uwagę na zachowanie odpowiedniej głębokości osadzenia kasety tylnej, aby przednia pokrywa z wycięciem idealnie przylegała do płaszczyzny ściany. Zalecany zakres temperatur pracy wynosi od -25°C do +60°C.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, produkt posiada stopień ochrony IP40 i jest dedykowany wyłącznie do montażu wewnątrz pomieszczeń.
• Ile modułów zmieści się w jednym rzędzie? Rozdzielnica posiada 1 rząd, który mieści maksymalnie 8 standardowych modułów o szerokości 18 mm.
• Czy w zestawie są szyny zaciskowe? Tak, rozdzielnica jest dostarczana z jedną listwą uziemiającą i jedną listwą neutralną wraz ze wspornikiem.
• Z jakiego materiału wykonane są drzwi? Drzwi są wykonane z tworzywa sztucznego w kolorze dymnym (transparentnym), co pozwala na podgląd aparatury bez ich otwierania.
