Rozdzielnica modułowa podtynkowa 1x12 IP30, KLV-12UPS-SF | 178815 Eaton

Opis i Kluczowe Cechy

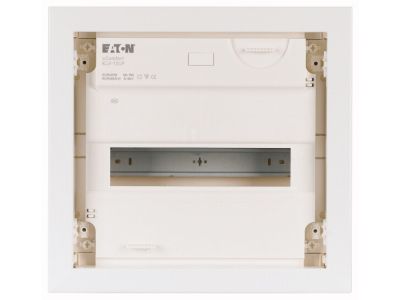

Rozdzielnica modułowa podtynkowa KLV-12UPS-SF (numer katalogowy 178815) to zaawansowane rozwiązanie drugiej generacji od renomowanego producenta EATON, zaprojektowane z myślą o najwyższych standardach estetyki i funkcjonalności w budownictwie mieszkaniowym oraz komercyjnym. Urządzenie charakteryzuje się konstrukcją 1-rzędową, oferującą miejsce na 12 modułów, z dodatkowym zapasem 2 jednostek (12+2), co pozwala na elastyczną rozbudowę instalacji w przyszłości bez konieczności wymiany obudowy.

• Konstrukcja Hybrydowa: Połączenie wytrzymałej obudowy z tworzywa sztucznego z eleganckimi drzwiami z blachy stalowej zapewnia optymalny balans między lekkością montażu a odpornością mechaniczną.
• Super Smukła Rama: Wyjątkowo płaska konstrukcja ramy drzwi sprawia, że rozdzielnica niemal licuje się z powierzchnią ściany, co jest kluczowe w nowoczesnych wnętrzach.
• Bezpieczeństwo i Trwałość: Druga klasa ochrony (izolacja ochronna) oraz stopień ochrony IP30 gwarantują bezpieczne użytkowanie wewnątrz budynków. Solidny zamek krzywkowy można w razie potrzeby wymienić na zamek z kluczem bezpieczeństwa.
• Technologia Zacisków SK: W zestawie znajdują się profesjonalne zaciski śrubowe dla przewodów neutralnych (N) i ochronnych (PE), zapewniające pewny styk elektryczny i minimalizację strat energii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych:

• IEC/EN 60670-24: Norma dotycząca obudów do domowych urządzeń ochronnych i podobnych instalacji elektrycznych stałych.
• DIN 43871: Standard określający wymiary i parametry rozdzielnic podtynkowych.
• IEC/EN 62208: Norma dla pustych obudów do zestawów aparatury rozdzielczej i sterowniczej.
• IEC/EN 61439-3: Pełna certyfikacja do stosowania w tablicach rozdzielczych obsługiwanych przez osoby postronne (DBO).

Zastosowanie

Rozdzielnica KLV-12UPS-SF jest dedykowana do montażu wewnątrz pomieszczeń, gdzie wymagana jest wysoka estetyka oraz niezawodność rozdziału energii. Idealnie sprawdza się w nowoczesnym budownictwie wielorodzinnym, biurowcach oraz obiektach użyteczności publicznej. Dzięki możliwości plombowania pokrywy przedniej oraz grawerunkowi laserowemu, jest to rozwiązanie chętnie wybierane przez instalatorów realizujących projekty o podwyższonym standardzie wykończenia.

Wskazówki Montażowe

EATON zadbał o maksymalne uproszczenie procesu instalacji, dostarczając kompletny zestaw montażowy:

• Poziomowanie: Zintegrowana poziomica w puszce ściennej pozwala na precyzyjne ustawienie obudowy bez użycia dodatkowych narzędzi.
• Regulacja 3D: Specjalny element regulacyjny pozwala na korektę głębokości montażu o maksymalnie 18 mm, co niweluje błędy tynkarskie i pozwala na idealne dopasowanie ramy do lica ściany.
• Zarządzanie Okablowaniem: Dedykowane uchwyty kablowe umożliwiają schludne i bezpieczne ułożenie przewodów, co zapobiega ich przypadkowemu uszkodzeniu podczas zamykania pokrywy.
• Montaż w Ścianach: Dołączone uchwyty gwoździowe ułatwiają szybkie osadzenie puszki w otworze montażowym przed procesem tynkowania.

FAQ

• Czy rozdzielnica posiada zaciski w zestawie? Tak, produkt jest dostarczany z kompletem zacisków N i PE w technologii śrubowej SK.
• Czy można zmienić kolor drzwi? Standardowo drzwi są białe, jednak opcjonalnie dostępne są ramy i drzwi w innych kolorach z palety RAL, co pozwala na dopasowanie do designu wnętrza.
• Jaki jest stopień ochrony tej rozdzielnicy? Urządzenie posiada stopień ochrony IP30, co oznacza ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Czy rozdzielnica nadaje się do montażu w ścianach gipsowo-kartonowych? Model KLV-12UPS-SF jest wersją podtynkową do ścian murowanych, jednak system KLV oferuje dedykowane akcesoria lub wersje do ścian pustych.
