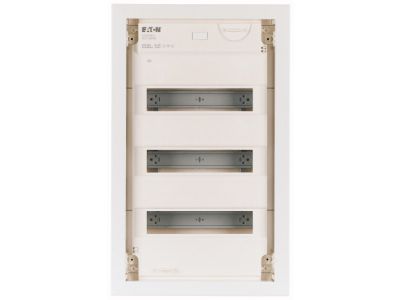

Rozdzielnica modułowa p/t, KLV-36HWS-F | 178826 Eaton

Alternatywny kod produktu: KLV-36HWS-F

Opis i Kluczowe Cechy

Rozdzielnica modułowa KLV-36HWS-F (symbol 178826) to druga generacja kompaktowej rozdzielnicy ściennej oferowanej w klasie ochronności II. Obudowa wykonana z tworzywa sztucznego w połączeniu z drzwiami z blachy stalowej zapewnia trwałość i bezpieczeństwo. Pokrywa przednia jest plombowana i opatrzona grawerunkiem laserowym, co umożliwia jednoznaczną identyfikację i zabezpieczenie przed nieautoryzowanym dostępem. Rozdzielnica przeznaczona jest do montażu w instalacjach podtynkowych, a w zestawie znajduje się m.in. element regulacyjny 3D umożliwiający regulację głębokości montażu do 18 mm, poziomica oraz uchwyt kabla. Zapas 2 jednostek modułowych na rząd ułatwia rozbudowę układu.

• Klasa ochronności II: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego, co zwiększa bezpieczeństwo i upraszcza instalację.
• Drzwi z blachy stalowej z plombowaniem i grawerunkiem laserowym: Zabezpieczenie przed manipulacją oraz czytelne oznakowanie układu zgodnie z wymaganiami norm IEC/EN 60670-24.
• Regulacja głębokości montażu do 18 mm (element 3D): Umożliwia precyzyjne wypoziomowanie rozdzielnicy nawet na nierównych ścianach.
• Zapas 2 jednostek modułowych na rząd: Pozwala na łatwą rozbudowę instalacji bez demontażu całej rozdzielnicy.
• Uchwyt kabla i gniazdo do znakowania w puszce ściennej: Zapewniają porządek w okablowaniu i ułatwiają identyfikację przewodów podczas serwisu.

Zgodność z Normami

Rozdzielnica KLV-36HWS-F jest zaprojektowana i wyprodukowana zgodnie z normami IEC/EN 60670-24, DIN 43871 oraz IEC/EN 62208. Ponadto jest odpowiednio zatwierdzona do stosowania w tablicach rozdzielczych według definicji zawartej w normie IEC/EN 61439-3. Produkt posiada oznaczenie CE.

Zastosowanie

Rozdzielnica KLV-36HWS-F znajduje zastosowanie w instalacjach wymagających estetycznego, bezpiecznego i łatwego w rozbudowie miejsca do montażu aparatury modułowej (wyłączników, styczników, przekaźników, przycisków itp.).

• Rozdzielnice podtynkowe w budynkach mieszkalnych i biurowych.
• Instalacje w obiektach użyteczności publicznej wymagające plombowania i grawerowania.
• Rozbudowa istniejących układów – zapas dwóch jednostek na rząd umożliwia dodanie nowych obwodów.
• Systemy automatyki budynkowej i sterowania oświetleniem.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Do montażu w ścianie pustej służy dołączone złącze; głębokość osadzenia reguluje się za pomocą elementu 3D (max 18 mm). Rozdzielnicę należy wypoziomować przy użyciu dołączonej poziomicy. Przekrój przewodów należy dobrać zgodnie z normami i dokumentacją rozdzielnicy. Moment dokręcania zacisków – stosować się do zaleceń producenta. Po zamontowaniu pokrywę przednią plombować.

FAQ

• Czy pokrywa przednia jest plombowana i co to oznacza? Tak, pokrywa przednia jest przystosowana do plombowania, co uniemożliwia jej otwarcie bez naruszenia plomby – wymagane w instalacjach, gdzie potrzebna jest kontrola dostępu.
• Czy rozdzielnica umożliwia regulację głębokości montażu w ścianie? Tak, dzięki elementowi regulacyjnemu 3D można ustawić głębokość osadzenia w zakresie do 18 mm, co ułatwia dopasowanie do grubości tynku lub płyt.
• Czy mogę zamówić drzwi w innym kolorze RAL? Tak, producent oferuje opcjonalnie drzwi z ramą w wybranym kolorze RAL – należy sprawdzić dostępność w ofercie projektowej.
