Rozdzielnica modułowa p/t 6x18 drzwi metal IP40 ERP18-6 DIDO | 001101218 Eti

Opis i Kluczowe Cechy

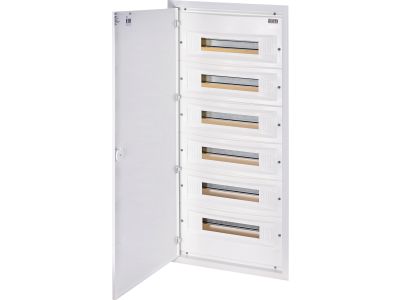

Rozdzielnica modułowa podtynkowa ERP18-6 z serii DIDO to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Konstrukcja charakteryzuje się imponującą pojemnością wynoszącą aż 108 modułów, rozmieszczonych w 6 rzędach po 18 modułów każdy. Tak duża przestrzeń montażowa pozwala na swobodną konfigurację aparatury modułowej, w tym wyłączników nadprądowych, różnicowoprądowych oraz zaawansowanych sterowników automatyki budynkowej.

• Wytrzymała konstrukcja: Obudowa została wykonana z wysokiej jakości tworzywa ABS, natomiast drzwi i ramka czołowa są metalowe, co zapewnia podwyższoną odporność mechaniczną i estetyczny wygląd.
• Stopień ochrony IP40: Gwarantuje skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla bezpiecznych instalacji wewnątrz pomieszczeń.
• Duża pojemność: Układ 6x18 umożliwia centralizację rozbudowanych systemów sterowania w jednym punkcie.
• Estetyka wykonania: Biały kolor (RAL 9016) sprawia, że rozdzielnica dyskretnie komponuje się z nowoczesnymi wnętrzami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co zapewnia bezpieczeństwo użytkowania oraz niezawodność instalacji. Rozdzielnica ERP18-6 spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt wytrzyma naprężenia mechaniczne oraz posiada odpowiednią izolację elektryczną, co jest kluczowe przy odbiorach technicznych obiektów.

Zastosowanie

Model ERP18-6 DIDO znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest duża gęstość upakowania aparatury przy zachowaniu estetyki montażu podtynkowego. Jest to idealny wybór dla:

• Budownictwa wielorodzinnego: Jako główna rozdzielnica mieszkaniowa w apartamentach o wysokim standardzie.
• Obiektów biurowych: Do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz systemów klimatyzacji.
• Inteligentnych domów (Smart Home): Gdzie duża liczba modułów jest niezbędna do montażu przekaźników, zasilaczy i modułów komunikacyjnych.
• Użyteczności publicznej: W szkołach, przychodniach i urzędach jako element rozproszonego systemu rozdziału energii.

Wskazówki Montażowe

Montaż rozdzielnicy ERP18-6 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie wnęki: Należy zachować odpowiednie wymiary otworu montażowego, aby zapewnić stabilne osadzenie kasety podtynkowej.
• Zarządzanie przewodami: Przestronne wnętrze pozwala na estetyczne ułożenie wiązek przewodów. Zaleca się stosowanie opasek kablowych dla zachowania przejrzystości instalacji.
• Szyny DIN: Rozdzielnica wyposażona jest w szyny montażowe TH35, które umożliwiają szybki zatrzaskowy montaż aparatury.
• Moment dokręcania: Przy podłączaniu szyn zaciskowych N/PE należy stosować odpowiedni moment dokręcania zgodny z dokumentacją, aby uniknąć przegrzewania się styków.
• Drzwi: Metalowe drzwi mogą być montowane jako lewo- lub prawostronne, co ułatwia dopasowanie do układu pomieszczenia.

FAQ

1. Czy rozdzielnica posiada w zestawie szyny zaciskowe N i PE?
Tak, seria ERP standardowo wyposażona jest w listwy zaciskowe, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

2. Jaka jest odporność mechaniczna drzwi?
Dzięki wykonaniu z blachy stalowej, drzwi charakteryzują się znacznie wyższą odpornością na uderzenia niż ich plastikowe odpowiedniki, co chroni aparaturę przed przypadkowym uszkodzeniem.

3. Czy można w tej rozdzielnicy montować liczniki energii?
Tak, o ile są to liczniki przystosowane do montażu na szynie DIN (standard 35 mm). Należy jednak pamiętać o zachowaniu odpowiedniej głębokości montażowej.
