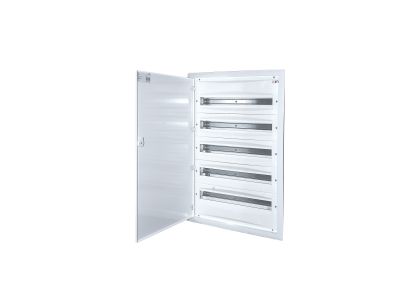

Rozdzielnica modułowa p/t 5x24 drzwi metal IP40 ERP24-5 DIDO | 001101296 Eti

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa ERP24-5 z serii DIDO to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się imponującą pojemnością wynoszącą 120 modułów, rozmieszczonych w pięciu rzędach po 24 moduły każdy. Taka konfiguracja pozwala na montaż rozbudowanej aparatury modułowej, w tym wyłączników nadprądowych, różnicowoprądowych oraz elementów automatyki budynkowej w jednej, estetycznej obudowie.

• Solidna konstrukcja: Metalowe drzwi zapewniają wysoką odporność mechaniczną oraz estetyczny wygląd, idealnie komponując się z nowoczesnymi wnętrzami.
• Stopień ochrony IP40: Gwarantuje skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla bezpiecznych instalacji wewnątrz pomieszczeń.
• Wysoka pojemność: Układ 5x24 modułów umożliwia przejrzyste pogrupowanie obwodów i łatwą rozbudowę systemu w przyszłości.
• Trwałość: Wykorzystanie wysokiej jakości tworzyw sztucznych oraz lakierowanej blachy stalowej przekłada się na długowieczność eksploatacyjną produktu.

Zgodność z Normami

Rozdzielnica ERP24-5 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami europejskimi dotyczącymi obudów i rozdzielnic niskiego napięcia. Produkt spełnia wymagania normy PN-EN 62208, co potwierdza jego przydatność jako pustej obudowy do zestawów rozdzielczych i sterowniczych. Posiada certyfikat CE, co jest gwarancją bezpieczeństwa użytkowania oraz zgodności z dyrektywami unijnymi w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego.

Zastosowanie

Model ERP24-5 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest duża koncentracja aparatury modułowej przy zachowaniu estetyki montażu podtynkowego. Jest to idealny wybór dla:

• Budownictwa wielorodzinnego: Jako główna rozdzielnica mieszkaniowa w apartamentach o wysokim standardzie.
• Obiektów biurowych: Do zarządzania obwodami oświetleniowymi, gniazdami wtykowymi oraz systemami sterowania klimatyzacją.
• Instalacji Smart Home: Duża przestrzeń montażowa pozwala na swobodne rozmieszczenie sterowników PLC, zasilaczy oraz przekaźników wykonawczych.

Wskazówki Montażowe

Montaż rozdzielnicy podtynkowej wymaga precyzyjnego przygotowania otworu w ścianie zgodnie z wymiarami kasety. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Poziomowanie: Przed ostatecznym osadzeniem w zaprawie budowlanej należy upewnić się, że obudowa jest idealnie wypoziomowana, co ułatwi późniejszy montaż maskownic i drzwi.
• Zarządzanie przewodami: Zaleca się wykorzystanie dedykowanych przepustów kablowych w celu zachowania porządku wewnątrz rozdzielnicy i uniknięcia uszkodzeń izolacji przewodów.
• Moment dokręcania: Przy montażu aparatury na szynach DIN należy przestrzegać momentów dokręcania zacisków określonych przez producentów osprzętu, co zapobiega przegrzewaniu się styków.
• Uziemienie: Metalowe drzwi rozdzielnicy muszą zostać trwale połączone z szyną PE za pomocą elastycznego przewodu ochronnego, aby zapewnić pełne bezpieczeństwo przeciwporażeniowe.

FAQ

• Czy rozdzielnica posiada szyny TH35 w zestawie? Tak, rozdzielnica ERP24-5 jest standardowo wyposażona w szyny montażowe DIN (TH35) dla każdego z pięciu rzędów.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja rozdzielnic ETI DIDO zazwyczaj pozwala na zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich odpowiednie obrócenie lub przełożenie zawiasów.
• Jaki jest kolor drzwi? Drzwi są wykonane z metalu i lakierowane proszkowo na kolor biały (zbliżony do RAL 9016), co zapewnia uniwersalny wygląd pasujący do większości elewacji wewnętrznych.
