Rozdzielnica modułowa p/t 5x12 drzwi metal IP40 ERP12-5 DIDO | 001101298 Eti

Opis i Kluczowe Cechy

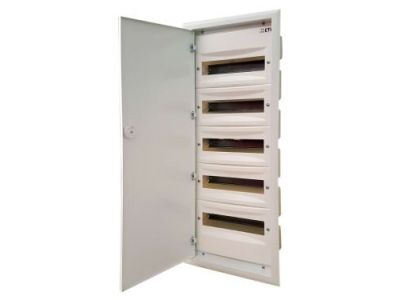

Rozdzielnica modułowa podtynkowa ERP12-5 z serii DIDO, wyprodukowana przez renomowaną firmę ETI, to zaawansowane rozwiązanie przeznaczone do profesjonalnych instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się konstrukcją pięciorzędową, gdzie każdy rząd mieści do 12 modułów, co daje łączną pojemność 60 jednostek modułowych. Tak duża przestrzeń pozwala na swobodną konfigurację aparatury modułowej, takiej jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe czy ograniczniki przepięć.

• Wytrzymałość mechaniczna: Obudowa została wyposażona w solidne, metalowe drzwi, które zapewniają wysoką odporność na uszkodzenia mechaniczne oraz estetyczny wygląd w miejscu montażu.
• Stopień ochrony IP40: Gwarantuje skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla bezpiecznych instalacji wewnątrz budynków.
• Ergonomia: Duża ilość miejsca wewnątrz obudowy ułatwia prowadzenie przewodów i zapewnia optymalną cyrkulację powietrza wokół aparatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie wymagań normy IEC/EN 60670-24 oraz IEC/EN 62208 potwierdza bezpieczeństwo użytkowania oraz wysoką jakość materiałów izolacyjnych. Rozdzielnica posiada certyfikację CE, co jest niezbędne przy odbiorach technicznych instalacji elektrycznych przez inspektorów nadzoru.

Zastosowanie

Rozdzielnica ERP12-5 DIDO znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem dla:

• Budownictwa wielorodzinnego: Jako główna rozdzielnica mieszkaniowa obsługująca rozbudowane obwody oświetleniowe i gniazdowe.
• Biur i obiektów użyteczności publicznej: Gdzie wymagana jest estetyka wykonania podtynkowego oraz duża liczba modułów do sterowania automatyką budynkową.
• Systemów Smart Home: Dzięki 60 modułom, rozdzielnica pomieści nie tylko standardowe zabezpieczenia, ale również sterowniki i przekaźniki systemów inteligentnego domu.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania odpowiedniej wnęki w ścianie. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Poziomowanie: Zaleca się użycie poziomicy podczas osadzania kasety rozdzielnicy, aby zapewnić idealne przyleganie ramki z drzwiami do płaszczyzny ściany.
• Zarządzanie przewodami: Przewody należy wprowadzać przez dedykowane osłabienia w obudowie. Zaleca się stosowanie opasek kablowych dla zachowania porządku i przejrzystości instalacji.
• Moment dokręcania: Podczas montażu aparatury na szynach DIN, należy przestrzegać momentów dokręcania zacisków określonych przez producentów aparatury, co zapobiega przegrzewaniu się styków.
• Uziemienie: Metalowe drzwi oraz ramka powinny zostać odpowiednio połączone z szyną ochronną PE zgodnie ze schematem instalacji.

FAQ

• Czy rozdzielnica zawiera szyny TH35 w zestawie? Tak, rozdzielnica ERP12-5 jest standardowo wyposażona w szyny montażowe DIN (TH35) dla każdego z pięciu rzędów.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja rozdzielnic serii DIDO zazwyczaj umożliwia zmianę kierunku otwierania drzwi (lewo/prawo) poprzez odpowiednie obrócenie ramki lub przełożenie zawiasów.
• Jaki jest kolor obudowy? Rozdzielnica jest lakierowana proszkowo na kolor biały (zbliżony do RAL 9016), co zapewnia uniwersalny wygląd pasujący do większości wnętrz.
