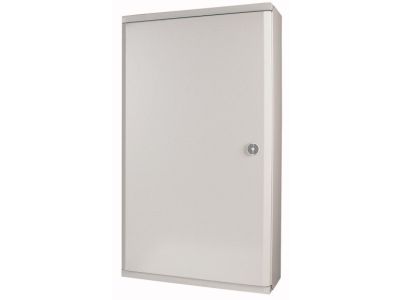

Rozdzielnica modułowa natynkowa 9x35 IP30 z wyposażeniem, BP-O-800/15-C Profi+ | 293314 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa BP-O-800/15-C z prestiżowej serii Profi+ marki EATON to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych o prądzie znamionowym do 630A. Konstrukcja o wymiarach 9x35 modułów zapewnia optymalną przestrzeń dla aparatury modułowej, gwarantując przejrzystość i łatwość serwisowania układu. Obudowa charakteryzuje się stopniem ochrony IP30, co czyni ją idealnym wyborem do suchych pomieszczeń technicznych i biurowych. Wykonanie w I klasie ochronności zapewnia niezbędne bezpieczeństwo poprzez skuteczne uziemienie części przewodzących. Kluczową zaletą systemu Profi+ jest jego modułowość – unikalna konstrukcja pozwala na elastyczne łączenie rozdzielnic natynkowych zarówno w układzie szeregowym (poziomym), jak i pionowym, co umożliwia niemal nieograniczoną rozbudowę systemu rozdzielczego w miarę rosnących potrzeb obiektu.

• Wysoka obciążalność: Przystosowana do pracy z prądami do 630A, co pozwala na obsługę rozbudowanych obwodów zasilających.
• Modułowość systemu: Możliwość łączenia obudów w pionie i poziomie ułatwia projektowanie skomplikowanych zestawów rozdzielczych.
• Solidna konstrukcja: Wykorzystanie wysokiej jakości materiałów gwarantuje sztywność obudowy i trwałość mechaniczną.
• Estetyka wykonania: Nowoczesny design serii Profi+ sprawia, że rozdzielnica dobrze komponuje się w przestrzeniach komercyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i sterownic niskonapięciowych. Spełnienie wymagań normy IEC/EN 62208 oraz IEC/EN 61439 potwierdza bezpieczeństwo użytkowania oraz pełną kompatybilność z profesjonalną aparaturą modułową. Stopień ochrony IP30 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm. Klasa ochronności I nakłada obowiązek podłączenia przewodu ochronnego PE do dedykowanych zacisków, co jest standardem w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Rozdzielnica BP-O-800/15-C znajduje szerokie zastosowanie w budownictwie komercyjnym, użyteczności publicznej oraz w przemyśle lekkim. Jest to idealne rozwiązanie dla:

• Głównych i podrzędnych tablic rozdzielczych w biurowcach i centrach handlowych.
• Systemów automatyki budynkowej, gdzie wymagana jest duża liczba modułów na szynach DIN.
• Modernizacji istniejących instalacji, dzięki możliwości łatwego dobudowania kolejnych sekcji obudowy.
• Pomieszczeń technicznych, w których wymagana jest estetyczna i trwała obudowa natynkowa o wysokiej pojemności.

Wskazówki Montażowe

Montaż rozdzielnicy natynkowej EATON Profi+ powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Rozdzielnicę należy montować na płaskiej, pionowej ścianie o odpowiedniej nośności, uwzględniając ciężar aparatury i okablowania.
• Prowadzenie przewodów: Zaleca się wykorzystanie dedykowanych przepustów kablowych, aby zachować deklarowany stopień ochrony IP30.
• Moment dokręcania: Wszystkie połączenia śrubowe aparatury oraz szyn zbiorczych muszą być dokręcone z momentem zgodnym z dokumentacją techniczną producenta.
• Łączenie obudów: Przy łączeniu szeregowym lub pionowym należy stosować oryginalne zestawy połączeniowe EATON, które zapewniają sztywność konstrukcji i ciągłość ochrony.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, model BP-O-800/15-C jest dostarczany z wyposażeniem umożliwiającym montaż aparatury modułowej.
• Jaki jest maksymalny prąd znamionowy tej obudowy? Seria Profi+ w tej konfiguracji wspiera prądy robocze do 630A.
• Czy można zmienić stopień ochrony na wyższy? Ten konkretny model posiada stopień ochrony IP30. W przypadku wymagających warunków środowiskowych należy wybrać wersję IP54 z tej samej serii.
• Czy obudowa pozwala na montaż aparatury innej niż modułowa? System Profi+ jest elastyczny, jednak dedykowany głównie pod aparaturę modułową i wyłączniki kompaktowe EATON przy zastosowaniu odpowiednich płyt montażowych.
