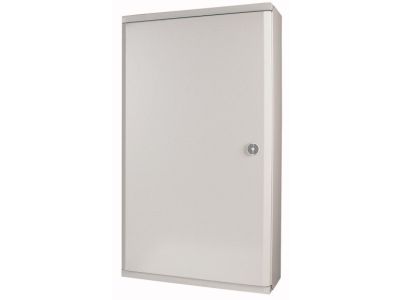

Rozdzielnica modułowa natynkowa 6x35 IP30 z wyposażeniem, BP-O-800/10-C Profi+ | 293312 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa BP-O-800/10-C z renomowanej serii Profi+ marki EATON to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się imponującą pojemnością wynoszącą 210 modułów, co uzyskano dzięki konfiguracji sześciu rzędów, z których każdy mieści 35 modułów o standardowej szerokości 17,5 mm. Taka architektura pozwala na przejrzyste i bezpieczne rozmieszczenie aparatury zabezpieczającej, sterowniczej oraz pomiarowej. System Profi+ został zaprojektowany do pracy z prądem znamionowym sięgającym aż 630A, co czyni go idealnym wyborem dla obiektów o dużym zapotrzebowaniu na moc. Stopień ochrony IP30 zapewnia skuteczną barierę przed dostępem ciał obcych o średnicy powyżej 12,5 mm, co jest standardem w suchych pomieszczeniach technicznych. Pierwsza klasa ochronności gwarantuje najwyższy poziom bezpieczeństwa pod warunkiem prawidłowego podłączenia do systemu uziemienia.

• Wysoka obciążalność: Prąd znamionowy do 630A pozwala na obsługę zaawansowanych obwodów przemysłowych.
• Modułowość: Możliwość łączenia rozdzielnic w pionie i poziomie umożliwia elastyczną rozbudowę systemu.
• Pojemność: 6 rzędów po 35 modułów (łącznie 210 jednostek) zapewnia ogromną przestrzeń montażową.
• Trwałość: Solidna konstrukcja stalowa typowa dla serii Profi+ gwarantuje wieloletnią eksploatację.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, w tym z kluczową normą IEC/EN 61439, która definiuje wymagania dla rozdzielnic i sterownic niskonapięciowych. Zgodność ta jest gwarancją, że rozdzielnica BP-O-800/10-C przeszła rygorystyczne testy w zakresie wytrzymałości zwarciowej, właściwości dielektrycznych oraz ciągłości obwodów ochronnych. Klasa ochronności I potwierdza, że wszystkie metalowe części przewodzące, które mogą znaleźć się pod napięciem w przypadku awarii, są przystosowane do trwałego połączenia z przewodem ochronnym PE.

Zastosowanie

Rozdzielnica EATON BP-O-800/10-C znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budownictwie komercyjnym i przemysłowym. Jest to idealne rozwiązanie dla:

• Głównych i pomocniczych punktów rozdziału energii w biurowcach i centrach handlowych.
• Zaawansowanych systemów automatyki budynkowej i przemysłowej.
• Hali produkcyjnych, gdzie wymagana jest wysoka koncentracja aparatury modułowej w jednym punkcie.
• Serwerowni i centrów danych jako element systemu zasilania gwarantowanego.

Wskazówki Montażowe

Montaż rozdzielnicy natynkowej Profi+ powinien być realizowany przez wykwalifikowany personel z uprawnieniami SEP. Dzięki demontowalnym wspornikom szyn DIN, prefabrykacja aparatury może odbywać się poza obudową, co znacząco przyspiesza prace instalacyjne. Podczas montażu należy zwrócić szczególną uwagę na:

• Stabilność podłoża: Ze względu na gabaryty i wagę w pełni wyposażonej rozdzielnicy, wymagane jest mocowanie do ścian o odpowiedniej nośności.
• Zarządzanie okablowaniem: Należy wykorzystać dedykowane przepusty kablowe, aby zachować deklarowany stopień ochrony IP30.
• Moment dokręcania: Wszystkie połączenia śrubowe szyn i aparatury muszą być wykonane z momentem obrotowym zgodnym z dokumentacją techniczną producenta.
• Łączenie jednostek: Przy łączeniu szeregowym należy stosować dedykowane zestawy połączeniowe EATON, aby zapewnić sztywność konstrukcji.

FAQ

1. Czy rozdzielnica BP-O-800/10-C nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP30 jest przeznaczony do zastosowań wewnętrznych w środowisku suchym. Do zastosowań zewnętrznych należy wybrać modele o wyższym stopniu ochrony, np. IP54 lub IP65.

2. Jaki jest maksymalny prąd znamionowy dla tej obudowy?
Obudowy z serii Profi+ są przystosowane do prądów znamionowych do 630A, co pozwala na ich wykorzystanie w bardzo wymagających instalacjach.

3. Czy w zestawie znajdują się szyny DIN i maskownice?
Tak, model BP-O-800/10-C jest dostarczany z pełnym wyposażeniem montażowym, w tym szynami DIN oraz odpowiednimi osłonami (maskownicami) dla 210 modułów.
