Rozdzielnica modułowa natynkowa 6x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-6-24-NT-B | LVSXQ624 Schneider Electric

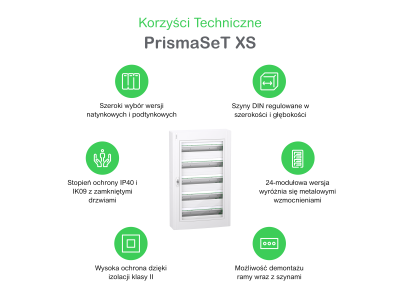

Opis i Kluczowe Cechy

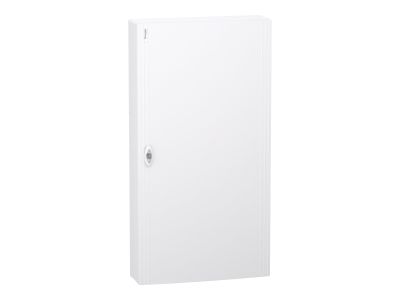

Rozdzielnica modułowa natynkowa PrismaSeT XS (model PSXS-6-24-NT-B) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających instalacjach w sektorze mieszkaniowym i usługowym. Konstrukcja o pojemności 144 modułów (6 rzędów po 24 moduły o szerokości 18 mm każdy) łączy w sobie wytrzymałość metalu z lekkością technoplastiku. Metalowa płyta tylna oraz drzwi zapewniają sztywność konstrukcji, podczas gdy front wykonany z technoplastiku gwarantuje estetyczny wygląd w kolorze białym (RAL 9003).

• Wysoka wydajność prądowa: Prąd znamionowy In wynoszący do 125A pozwala na obsługę rozbudowanych obwodów zasilających.
• Zaawansowany system zacisków: Wyposażona w blok uziemiający z 72 wyjściami (9x25 mm² oraz 63x4 mm²) oraz blok neutralny z 84 wyjściami, co umożliwia precyzyjne i bezpieczne zarządzanie okablowaniem o różnych przekrojach.
• Wytrzymałość mechaniczna: Stopień ochrony IK09 przy zamkniętych drzwiach świadczy o bardzo wysokiej odporności na uderzenia mechaniczne (energia uderzenia do 10 J).
• Bezpieczeństwo pożarowe: Elementy z tworzywa sztucznego wykazują odporność na nienormalne ciepło i ogień do temperatury 650°C.
• Izolacja: Klasa ochronności II oraz napięcie znamionowe izolacji Ui równe 400V zapewniają najwyższy standard bezpieczeństwa użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Rozdzielnica spełnia wymagania norm:

• IEC 60670-1 i 24: Dotyczące obudów i osłon do domowych i podobnych stałych instalacji elektrycznych.
• IEC 61439-1 i 3: Określające wymagania dla rozdzielnic i sterownic niskonapięciowych, w szczególności tych przeznaczonych do obsługi przez osoby postronne (DBO).

Zastosowanie

PrismaSeT XS jest dedykowana do montażu wewnątrz pomieszczeń, gdzie wymagana jest duża gęstość upakowania aparatury modułowej przy zachowaniu przejrzystości instalacji. Dzięki prądowi znamionowemu 125A i dopuszczalnym stratom mocy na poziomie 100W, idealnie sprawdza się jako główna rozdzielnica w apartamentowcach, biurowcach oraz obiektach użyteczności publicznej. Jest w pełni kompatybilna z systemem Acti9, w tym z pionowym rozdzielaczem VDIS o rozmiarze 24 modułów, co pozwala na optymalizację miejsca wewnątrz obudowy.

Wskazówki Montażowe

Inżynierowie Schneider Electric położyli duży nacisk na ergonomię pracy elektryka. Montaż natynkowy ułatwiają następujące udogodnienia:

• Zdejmowane szyny DIN: 6 szyn montażowych można zdemontować, co pozwala na wygodne uzbrojenie aparatury poza obudową i późniejsze osadzenie całego zestawu.
• Elastyczne wprowadzanie kabli: Zdejmowane płyty wprowadzeniowe na górze i dole obudowy umożliwiają łatwe wprowadzenie peszli, rur instalacyjnych lub bezpośrednio kabli.
• Zarządzanie okablowaniem: W zestawie znajduje się osprzęt do mocowania przewodów, 2 płytki zaślepiające oraz system identyfikacji (6 etykiet z ochraniaczami), co pozwala na zachowanie wzorowego porządku wewnątrz rozdzielnicy.
• Wymiary montażowe: Całkowite wymiary to 1050 mm wysokości, 550 mm szerokości oraz 168 mm głębokości, przy wadze 19,55 kg, co należy uwzględnić przy doborze elementów mocujących do podłoża.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa posiada stopień ochrony IP40 i jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do bloku zacisków? Największe zaciski w blokach uziemiających i neutralnych pozwalają na podłączenie przewodów o przekroju znamionowym do 25 mm².
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja PrismaSeT XS zazwyczaj pozwala na elastyczność w tym zakresie, jednak należy postępować zgodnie z instrukcją dołączoną do zestawu montażowego.
• Czy w zestawie są zaślepki na niewykorzystane moduły? Tak, rozdzielnica jest wyposażona w 2 płytki zaślepiające, które pozwalają na estetyczne zakrycie wolnych przestrzeni w płycie czołowej.
