Rozdzielnica modułowa natynkowa 6x24 IP30, BF-O-6/144-P | 285348 Eaton

Opis i Kluczowe Cechy

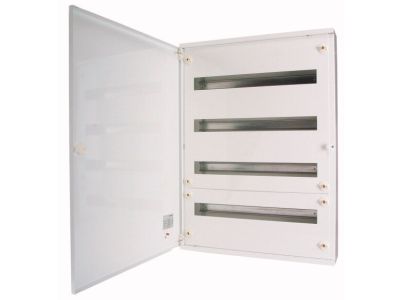

Rozdzielnica modułowa natynkowa BF-O-6/144-P o numerze katalogowym 285348 to zaawansowane rozwiązanie od renomowanego producenta EATON, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się imponującą pojemnością wynoszącą 144 moduły standardowe, rozmieszczone w układzie 6 rzędów po 24 moduły każdy. Konstrukcja została wykonana z wysokiej jakości blachy stalowej, lakierowanej proszkowo na kolor biały, co zapewnia nie tylko estetyczny wygląd, ale również wysoką odporność na uszkodzenia mechaniczne i korozję.

• Pojemność modułowa: Możliwość montażu od 72 do 144 modułów pozwala na elastyczną konfigurację aparatury modułowej.
• Głębokość zabudowy: Wariant natynkowy posiada głębokość wynoszącą 140 mm, co ułatwia prowadzenie przewodów o większych przekrojach.
• Stopień ochrony IP30: Zapewnia skuteczną ochronę przed dostępem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 12 mm.
• Uniwersalność komponentów: Elementy składowe są identyczne dla wersji natynkowych i podtynkowych, co optymalizuje procesy serwisowe i montażowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnice serii BF spełniają wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu blachy stalowej lakierowanej proszkowo, obudowa wykazuje odpowiednią wytrzymałość dielektryczną oraz stabilność termiczną, co jest kluczowe dla zachowania ciągłości zasilania w obiektach o wysokich wymaganiach technicznych.

Zastosowanie

Rozdzielnica BF-O-6/144-P znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej, takich jak biurowce, szkoły czy placówki medyczne. Dzięki swojej płytkiej konstrukcji i estetycznemu wykończeniu, idealnie komponuje się z wnętrzami, nie naruszając ich architektury. Jest to rozwiązanie dedykowane do tworzenia rozbudowanych systemów rozdziału energii, automatyki budynkowej oraz zabezpieczeń instalacji elektrycznych. Możliwość montażu na ścianach gipsowych dodatkowo rozszerza spektrum jej zastosowań w nowoczesnych technologiach wykończeniowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji natynkowej należy zwrócić szczególną uwagę na:

• Stabilność podłoża: Upewnienie się, że ściana (w tym ściany gipsowe) posiada odpowiednią nośność dla w pełni wyposażonej rozdzielnicy.
• Zarządzanie okablowaniem: Wykorzystanie dostępnej głębokości 140 mm do uporządkowanego ułożenia wiązek przewodów, co zapobiega ich przegrzewaniu.
• Moment dokręcania: Stosowanie odpowiednich narzędzi do montażu aparatury na szynach DIN, aby zapewnić trwałość połączeń mechanicznych.
• Przestrzeń serwisowa: Zachowanie odpowiedniego odstępu wokół obudowy w celu zapewnienia swobodnego otwierania drzwi i dostępu do aparatury.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, rozdzielnice serii BF są standardowo wyposażone w stelaż z szynami DIN, umożliwiający natychmiastowy montaż aparatury modułowej.
• Czy można zmienić kierunek otwierania drzwi? Konstrukcja rozdzielnic EATON BF zazwyczaj pozwala na elastyczny montaż drzwi, jednak należy to zweryfikować z instrukcją konkretnego modelu podczas instalacji.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP30 oraz konstrukcja z blachy stalowej lakierowanej proszkowo są przeznaczone wyłącznie do zastosowań wewnątrz budynków, w środowisku suchym.
