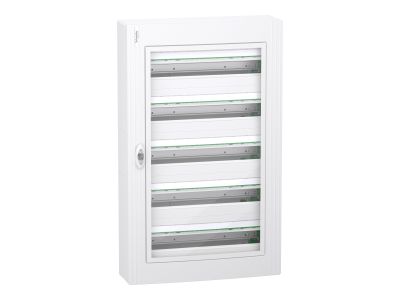

Rozdzielnica modułowa natynkowa 5x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-5-24-NT-P | LVSXR524 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 5x24 o stopniu ochrony IP40 z drzwiami przezroczystymi to obudowa metalowo-plastikowa przeznaczona do montażu wewnątrz pomieszczeń w instalacjach mieszkaniowych i usługowych. Przystosowana do wszystkich typów rozdzielnic modułowych, oferuje elastyczność instalacji dzięki zdejmowanym płytom wprowadzeniowym w górnej i dolnej części. Kolor biały RAL 9003 gwarantuje estetyczny wygląd, który współgra z wnętrzami biurowymi i mieszkalnymi. Szyny DIN ułatwiają montaż aparatury, a zdejmowana płyta tylna ułatwia okablowanie.

• 5 rzędów po 24 moduły: Elastyczna konfiguracja pozwalająca na dowolne rozmieszczenie aparatury modułowej wg potrzeb instalacji.
• Stopień ochrony IP40 (drzwi zamknięte): Zabezpieczenie przed wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiednie do suchych pomieszczeń.
• Stopień odporności na uderzenia IK09: Wysoka odporność na wandalizm i przypadkowe uszkodzenia mechaniczne dzięki wzmocnionej konstrukcji.
• Drzwi przezroczyste: Ułatwiają identyfikację oznaczeń aparatury i stanu zabezpieczeń bez otwierania rozdzielnicy.
• Bloki zacisków uziemiających i neutralnych: Precyzyjne i bezpieczne połączenia – 62 wyjścia uziemiające i 84 neutralne, dostosowane do różnych przekrojów przewodów.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3, co gwarantuje zgodność z europejskimi standardami bezpieczeństwa dla rozdzielnic modułowych. Posiada klasę izolacji II i napięcie izolacji 400V, a także kategorię przepięciową II. Odporność tworzywa na płomienie i ciepło (650°C) oraz metalowa konstrukcja tylna potwierdzają wysoki poziom bezpieczeństwa przeciwpożarowego.

Zastosowanie

Obudowa rozdzielnicy modułowej 5x24 IP40 z drzwiami przezroczystymi przeznaczona jest do montażu natynkowego w instalacjach elektrycznych wewnętrznych, gdzie wymagana jest łatwa identyfikacja aparatury i elastyczność okablowania.

• Instalacje mieszkaniowe (mieszkania, domy): Szafy rozdzielcze do zabezpieczeń obwodów oświetleniowych, gniazd wtykowych i obwodów specjalnych.
• Obiekty usługowe (biura, sklepy): Rozdzielnice do zasilania urządzeń biurowych, oświetlenia LED i systemów klimatyzacyjnych.
• Małe obiekty przemysłowe i warsztaty: Centralne punkty zasilania dla maszyn i narzędzi elektrycznych.
• Pomieszczenia techniczne: Estetyczne i funkcjonalne obudowy do montażu aparatury zabezpieczającej i pomiarowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Rozdzielnica przeznaczona jest do montażu natynkowego – należy ją zamocować do ściany za pomocą dedykowanych uchwytów (nie wchodzą w skład zestawu). Kable wprowadzać przez zdejmowane płyty w górnej lub dolnej części obudowy, stosując odpowiednie dławiki lub tulejki wprowadzeniowe. Podczas okablowania zwrócić uwagę na maksymalny przekrój przewodów i prawidłowe mocowanie w blokach zaciskowych. Po zakończeniu prac sprawdzić poprawność połączeń i stopień ochrony IP po zamknięciu drzwi. Temperatura pracy od -25°C do 60°C pozwala na stosowanie w większości warunków klimatycznych.

FAQ

• Czy rozdzielnica jest odporna na wilgoć? Tak, stopień ochrony IP40 (drzwi zamknięte) zapewnia ochronę przed wnikaniem ciał stałych, jednak nie jest przeznaczona do stosowania na zewnątrz lub w pomieszczeniach wilgotnych.
• Jakie jest maksymalne napięcie robocze? Napięcie izolacji znamionowej wynosi 400V, co pozwala na stosowanie w instalacjach niskiego napięcia do 400V AC.
• Czy rozdzielnica posiada izolację klasy II? Tak, posiada klasę izolacji II, co oznacza podwójną lub wzmocnioną izolację dla dodatkowej ochrony przeciwporażeniowej.
