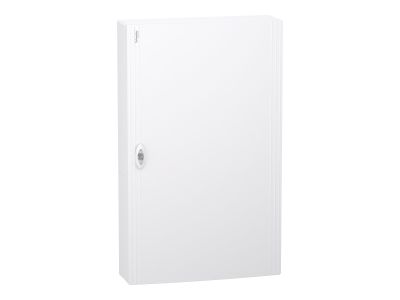

Rozdzielnica modułowa natynkowa 5x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-5-24-NT-B | LVSXQ524 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa PrismaSeT XS (model PSXS-5-24-NT-B) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektrycznych w sektorze mieszkaniowym oraz usługowym. Konstrukcja charakteryzuje się hybrydową budową metalowo-plastikową, gdzie tylna część oraz drzwi wykonane są z wytrzymałego metalu, natomiast obudowa i osłona przednia z wysokiej jakości technoplastiku. Urządzenie oferuje imponującą pojemność 120 modułów 18 mm, rozmieszczonych w 5 rzędach po 24 moduły każdy.

• Wysoka obciążalność: Prąd znamionowy In wynosi do 125 A, co pozwala na obsługę rozbudowanych obwodów.
• Bezpieczeństwo: Klasa izolacji elektrycznej II oraz napięcie izolacji znamionowej Ui równe 400 V gwarantują najwyższy standard ochrony.
• Wytrzymałość mechaniczna: Stopień ochrony IK09 przy zamkniętych drzwiach zapewnia odporność na uderzenia o energii do 10 dżuli.
• Zarządzanie przewodami: Rozdzielnica wyposażona jest w rozbudowane bloki zaciskowe: uziemiający (62 wyjścia: 9x25 mm² + 53x4 mm²) oraz neutralny (84 wyjścia: 6x (3x25 mm² + 11x4 mm²)).
• Estetyka: Wykończenie w kolorze białym (RAL 9003) pozwala na dyskretną integrację w nowoczesnych wnętrzach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania norm IEC 60670-1 oraz IEC 60670-24, które dotyczą obudów do domowych i podobnych stałych instalacji elektrycznych. Ponadto, jest w pełni zgodna z normami systemowymi IEC 61439-1 oraz IEC 61439-3, co potwierdza jej przydatność do budowy profesjonalnych rozdzielnic niskiego napięcia obsługiwanych przez osoby postronne.

Zastosowanie

PrismaSeT XS znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz obiektach komercyjnych, takich jak biura, hotele czy placówki handlowe. Dzięki możliwości montażu pionowego rozdzielacza Acti9 VDIS o rozmiarze 24 modułów, system ten idealnie sprawdza się w zaawansowanych układach automatyki budynkowej i rozbudowanych systemach zasilania. Odporność tworzywa na nienormalne ciepło i płomień do 650°C sprawia, że jest to rozwiązanie bezpieczne nawet w wymagających warunkach eksploatacyjnych przy temperaturach pracy od -25°C do 60°C.

Wskazówki Montażowe

Inżynierowie Schneider Electric położyli duży nacisk na ergonomię pracy elektryka. Montaż natynkowy ułatwiają zdejmowane płyty wprowadzeniowe umieszczone w górnej i dolnej części obudowy, które pozwalają na swobodne wprowadzenie kabli, rur instalacyjnych lub koryt. Pięć szyn DIN jest w pełni zdejmowalnych, co znacząco przyspiesza proces okablowania poza obudową oraz ułatwia późniejszą konserwację. W zestawie znajduje się kompletny osprzęt do mocowania okablowania, 2 płytki zaślepiające oraz 5 etykiet identyfikacyjnych z ochraniaczami, co pozwala na czytelne opisanie aparatury modułowej.

FAQ

• Jaki jest stopień ochrony IP tej rozdzielnicy? Przy zamkniętych drzwiach rozdzielnica posiada stopień ochrony IP40, co skutecznie chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa PrismaSeT XS jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń.
• Jaka jest maksymalna strata mocy dla tego modelu? Dopuszczalna strata mocy wynosi 94 W, co należy uwzględnić przy projektowaniu rozmieszczenia aparatury wewnątrz obudowy.
• Z jakich materiałów wykonane są drzwi? Drzwi w tym modelu są wykonane z metalu, co zwiększa ich trwałość i odporność na uszkodzenia mechaniczne.
