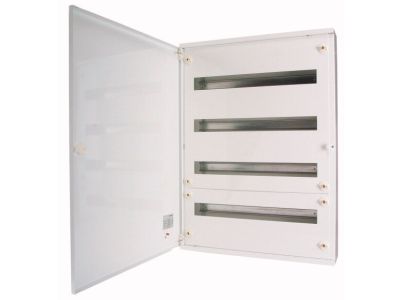

Rozdzielnica modułowa natynkowa 5x24 IP30, BF-O-5/120-P | 285347 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa EATON z serii BF, model BF-O-5/120-P o numerze katalogowym 285347, to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej. Konstrukcja charakteryzuje się układem 5 rzędów po 24 moduły każdy, co daje łączną pojemność 120 standardowych jednostek modułowych. Obudowa została wykonana z wysokiej jakości blachy stalowej, lakierowanej proszkowo na kolor biały (RAL 9016), co zapewnia nie tylko estetyczny wygląd, ale również wysoką odporność na uszkodzenia mechaniczne i korozję. Głębokość wynosząca 140 mm pozwala na swobodne prowadzenie przewodów oraz montaż aparatury modułowej bez ryzyka nadmiernego zagęszczenia komponentów.

• Pojemność: 120 modułów (5x24) umożliwia realizację rozbudowanych układów sterowania i zabezpieczeń.
• Materiał: Solidna blacha stalowa lakierowana proszkowo gwarantuje trwałość konstrukcji.
• Stopień ochrony: IP30 zapewnia ochronę przed dostępem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Uniwersalność: Identyczne elementy składowe dla wersji natynkowych i podtynkowych ułatwiają serwisowanie i prefabrykację.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnice serii BF spełniają wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł testy wytrzymałościowe, izolacyjne oraz odpornościowe, co jest kluczowe przy odbiorach technicznych instalacji w obiektach użyteczności publicznej.

Zastosowanie

Rozdzielnica BF-O-5/120-P znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, wielorodzinnym oraz w obiektach komercyjnych i użyteczności publicznej. Dzięki swojej płytkiej konstrukcji (140 mm głębokości całkowitej), idealnie nadaje się do montażu w miejscach o ograniczonej przestrzeni. Jest to doskonały wybór dla:

• Budynków biurowych i administracyjnych jako główny lub piętrowy punkt rozdziału energii.
• Nowoczesnych apartamentowców wymagających dużej liczby zabezpieczeń nadmiarowo-prądowych i różnicowoprądowych.
• Instalacji automatyki budynkowej (Smart Home), gdzie wymagana jest duża przestrzeń na sterowniki i zasilacze.
• Montażu na ścianach gipsowo-kartonowych oraz powierzchniach murowanych.

Wskazówki Montażowe

Montaż rozdzielnicy natynkowej EATON BF-O-5/120-P powinien być przeprowadzony przez wykwalifikowany personel. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Należy upewnić się, że ściana posiada odpowiednią nośność dla w pełni wyposażonej rozdzielnicy.
• Prowadzenie przewodów: Zaleca się wykorzystanie dedykowanych przepustów kablowych w celu zachowania deklarowanego stopnia ochrony IP30.
• Szyny DIN: Rozdzielnica wyposażona jest w stabilne szyny montażowe TS 35 mm, które umożliwiają szybki zatrzask aparatury.
• Moment dokręcania: Przy montażu aparatury należy przestrzegać momentów dokręcania śrub zaciskowych określonych przez producentów poszczególnych komponentów.

FAQ

1. Czy rozdzielnica zawiera w zestawie szyny TH35 i zaciski N/PE?
Standardowo rozdzielnice serii BF wyposażone są w stelaż z szynami montażowymi. Szczegółowe wyposażenie w zaciski zależy od konkretnej konfiguracji handlowej, jednak konstrukcja jest w pełni przystosowana do ich montażu.

2. Czy można zmienić kierunek otwierania drzwi?
Tak, konstrukcja drzwi w rozdzielnicach EATON BF pozwala na ich uniwersalny montaż (lewo/prawo), co znacznie ułatwia aranżację przestrzeni w wąskich korytarzach.

3. Czy obudowa nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP30 oraz wykonanie z blachy stalowej lakierowanej proszkowo dedykują ten produkt wyłącznie do zastosowań wewnętrznych w środowisku suchym.
