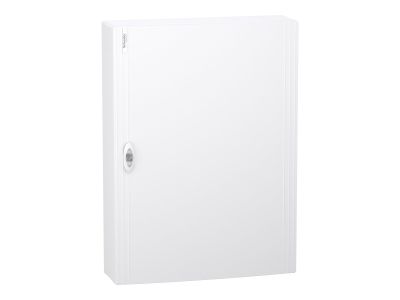

Rozdzielnica modułowa natynkowa 4x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-4-24-NT-B | LVSXQ424 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa PrismaSeT XS o numerze katalogowym PSXS-4-24-NT-B to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających instalacjach w sektorze mieszkaniowym i usługowym. Konstrukcja charakteryzuje się hybrydową budową metalowo-plastikową, gdzie tylna część oraz drzwi wykonane są z wytrzymałego metalu, natomiast obudowa i osłona przednia z wysokiej jakości technoplastiku odpornego na płomienie do temperatury 650°C. Urządzenie oferuje imponującą pojemność 96 modułów 18 mm, rozmieszczonych w 4 rzędach po 24 moduły każdy.

• Wysoka wytrzymałość mechaniczna: Stopień ochrony IK09 gwarantuje odporność na uderzenia o energii do 10 dżuli, co jest kluczowe w miejscach narażonych na uszkodzenia mechaniczne.
• Zaawansowany system zaciskowy: Wyposażona w blok uziemiający z 48 wyjściami (6x25 mm² oraz 42x4 mm²) oraz blok neutralny z 70 wyjściami, co pozwala na bezpieczne i uporządkowane prowadzenie przewodów o różnych przekrojach.
• Parametry elektryczne: Prąd znamionowy In do 125A oraz napięcie izolacji znamionowej Ui wynoszące 400V pozwalają na obsługę rozbudowanych obwodów odbiorczych.
• Klasa ochronności: II klasa izolacji elektrycznej zapewnia najwyższy poziom bezpieczeństwa dla użytkowników i instalatorów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje niezawodność i bezpieczeństwo eksploatacji. Rozdzielnica spełnia wymagania norm IEC 60670-1 oraz IEC 60670-24, które dotyczą obudów do domowych i podobnych stałych instalacji elektrycznych. Ponadto jest w pełni zgodna z normami systemowymi IEC 61439-1 oraz IEC 61439-3, określającymi wymagania dla rozdzielnic i sterownic niskonapięciowych, co czyni ją pełnoprawnym elementem profesjonalnych systemów rozdziału energii.

Zastosowanie

Dzięki swojej ergonomii i dużej pojemności (4x24 moduły), PrismaSeT XS znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz w obiektach komercyjnych, takich jak biura, hotele czy placówki handlowe. Jest idealnie przystosowana do montażu aparatury modułowej Acti9, w tym pionowego rozdzielacza Acti9 VDIS o rozmiarze 24 modułów, co pozwala na optymalizację miejsca wewnątrz obudowy. Estetyczne wykończenie w kolorze białym (RAL 9003) sprawia, że rozdzielnica dyskretnie komponuje się z wystrojem wnętrz.

Wskazówki Montażowe

Inżynierowie Schneider Electric położyli duży nacisk na łatwość instalacji. Rozdzielnica posiada zdejmowane szyny DIN, co znacząco ułatwia okablowanie poza obudową oraz późniejszą konserwację. Kable mogą być wprowadzane zarówno od góry, jak i od dołu dzięki zdejmowanym płytom wprowadzeniowym, które umożliwiają łatwe dopasowanie do rur instalacyjnych lub koryt kablowych. W zestawie znajduje się kompletny osprzęt do mocowania okablowania, 4 etykiety identyfikacyjne z ochraniaczami oraz płytka zaślepiająca. Szerokość 550 mm i wysokość 750 mm zapewniają odpowiednią przestrzeń do zachowania bezpiecznych promieni gięcia przewodów.

FAQ

• Jaki jest stopień ochrony tej rozdzielnicy? Przy zamkniętych drzwiach rozdzielnica posiada stopień ochrony IP40, co chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń, w temperaturze pracy od -25°C do +60°C.
• Z jakich materiałów wykonana jest obudowa? Jest to konstrukcja hybrydowa: tył i drzwi są metalowe, natomiast front i boki wykonano z technoplastiku odpornego na wysoką temperaturę.
• Jaka jest maksymalna strata mocy dla tej obudowy? Dopuszczalna strata mocy wynosi 87W, co należy uwzględnić przy projektowaniu bilansu cieplnego rozdzielnicy.
