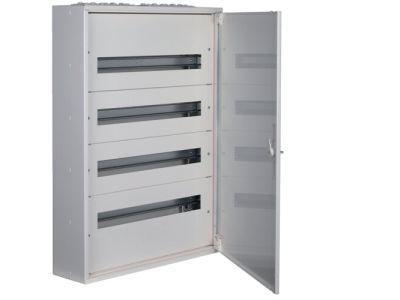

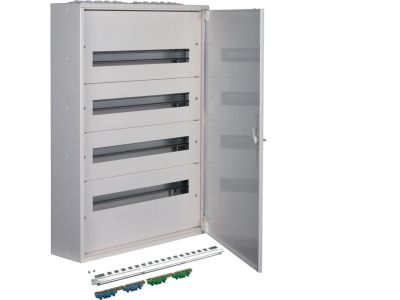

Rozdzielnica modułowa natynkowa 4x24 IP33, z zaciskami PE/N, FW2 | FW424WT Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa FW424WT marki HAGER to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroenergetycznych. Produkt charakteryzuje się konstrukcją 4-rzędową, gdzie każdy rząd mieści do 24 modułów, co daje łączną pojemność 96 jednostek modułowych. Tak duża przestrzeń pozwala na swobodną konfigurację aparatury zabezpieczającej, sterowniczej oraz pomiarowej w jednym punkcie rozdzielczym. Obudowa została zaprojektowana z myślą o trwałości i estetyce, oferując stopień ochrony IP33, który skutecznie zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 2,5 mm oraz natryskiem wody pod kątem do 60 stopni od pionu.

• Wysoka pojemność: Układ 4x24 pozwala na montaż rozbudowanych systemów automatyki budynkowej i rozdziału energii.
• Kompletne wyposażenie: Rozdzielnica dostarczana jest z fabrycznymi szynami nośnymi TH35 (DIN) oraz zintegrowanymi zaciskami PE/N, co znacząco przyspiesza proces prefabrykacji.
• Solidna konstrukcja: Wykonanie w standardzie FW2 gwarantuje sztywność obudowy i odporność na odkształcenia podczas montażu.
• Estetyka i funkcjonalność: Białe wykończenie oraz precyzyjnie dopasowane osłony aparatury zapewniają profesjonalny wygląd instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnia wymagania normy PN-EN 61439-1 oraz PN-EN 61439-3, co jest kluczowe dla zapewnienia bezpieczeństwa eksploatacji oraz ochrony przeciwporażeniowej. Posiadanie certyfikatów zgodności pozwala na bezproblemowe dopuszczenie instalacji do użytku przez inspektorów nadzoru oraz zakłady energetyczne. Stopień ochrony IP33 oraz klasa ochronności to parametry potwierdzone badaniami laboratoryjnymi producenta HAGER.

Zastosowanie

Rozdzielnica FW424WT znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w nowoczesnych budynkach mieszkalnych o wysokim stopniu skomplikowania instalacji elektrycznej. Jest idealnym wyborem do:

• Rozdziału mocy: Jako główny lub pomocniczy punkt dystrybucji energii w biurach i warsztatach.
• Systemów sterowania: Montaż sterowników PLC, przekaźników czasowych oraz elementów inteligentnego domu.
• Pomiaru energii: Możliwość instalacji liczników energii montowanych na szynę DIN oraz analizatorów parametrów sieci.
• Rozdziału sygnałów: Integracja aparatury modułowej odpowiedzialnej za bezpieczeństwo i komunikację.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy HAGER FW2 powinien być przeprowadzony na stabilnej powierzchni pionowej. Dzięki dużej przestrzeni wewnątrz obudowy, instalator ma zapewniony komfortowy dostęp do zacisków oraz łatwość prowadzenia przewodów. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych przepustów kablowych w celu utrzymania deklarowanego stopnia ochrony IP. Szyny TH35 są zamontowane w sposób umożliwiający łatwe ułożenie wiązek kablowych pod nimi. Podczas podłączania listew PE/N należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy dużych obciążeniach prądowych.

FAQ

• Czy rozdzielnica zawiera listwy zaciskowe w zestawie? Tak, model ten jest wyposażony w fabryczne zaciski PE oraz N, co eliminuje konieczność ich osobnego dokupowania.
• Jaka jest maksymalna liczba modułów, które można zamontować? Rozdzielnica posiada 4 rzędy po 24 moduły, co pozwala na montaż łącznie 96 aparatów o szerokości 18 mm każdy.
• Czy produkt nadaje się do montażu na zewnątrz? Ze względu na stopień ochrony IP33, rozdzielnica przeznaczona jest do montażu wewnątrz budynków, w miejscach, gdzie nie jest narażona na bezpośrednie działanie silnych strug wody lub pyłu.
• Czy szyny TH35 są demontowalne? Tak, konstrukcja umożliwia wygodny dostęp do wnętrza, co ułatwia prace instalacyjne i serwisowe.
