Rozdzielnica modułowa natynkowa 4x24 IP30 z wyposażeniem, BP-O-600/7-C Profi+ | 293307 Eaton

Opis i Kluczowe Cechy

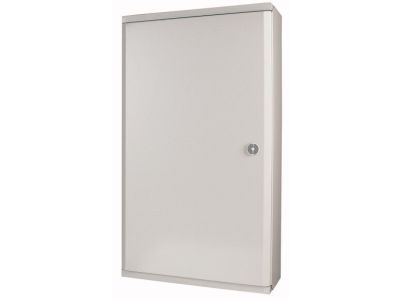

Rozdzielnica modułowa natynkowa EATON z serii Profi+ o oznaczeniu BP-O-600/7-C to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych. Urządzenie charakteryzuje się konstrukcją przystosowaną do montażu aparatury modułowej w układzie 4 rzędów po 24 moduły, co daje łącznie 96 jednostek szerokości. System Profi+ został zaprojektowany z myślą o prądach znamionowych sięgających aż 630A, co czyni tę rozdzielnicę idealnym punktem rozdziału energii w obiektach komercyjnych i przemysłowych.

• Solidna konstrukcja: Wykonana z wysokiej jakości blachy stalowej, zapewniającej sztywność i trwałość mechaniczną.
• Modułowość: Unikalna konstrukcja pozwala na łączenie rozdzielnic natynkowych zarówno w układzie szeregowym (poziomym), jak i pionowym, co umożliwia elastyczną rozbudowę systemu.
• Stopień ochrony IP30: Zapewnia skuteczną ochronę przed dostępem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem wewnątrz budynków.
• Klasa ochronności I: Gwarantuje bezpieczeństwo użytkowania poprzez zastosowanie zacisku ochronnego do połączenia z przewodem PE.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i sterownic niskonapięciowych. Spełnienie wymagań normy IEC/EN 62208 oraz IEC/EN 61439 potwierdza bezpieczeństwo eksploatacji oraz pełną kompatybilność z aparaturą modułową różnych producentów. Rozdzielnica posiada certyfikację CE, co jest niezbędne przy odbiorach technicznych instalacji w obiektach użyteczności publicznej.

Zastosowanie

Rozdzielnica BP-O-600/7-C znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest to rozwiązanie pierwszego wyboru dla:

• Budynków biurowych: Jako główna lub piętrowa rozdzielnica zasilająca obwody oświetleniowe i gniazdowe.
• Zakładów przemysłowych: Do montażu aparatury sterowniczej i zabezpieczającej w halach produkcyjnych o niskim zapyleniu.
• Obiektów użyteczności publicznej: Takich jak szkoły, szpitale czy centra handlowe, gdzie wymagana jest wysoka estetyka i niezawodność.
• Serwerowni: Do dystrybucji zasilania w systemach gwarantowanego napięcia.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Ze względu na wagę rozdzielnicy i zamontowanej aparatury, należy stosować kołki rozporowe o odpowiedniej nośności, dopasowane do materiału ściany.
• Prowadzenie przewodów: Wykorzystaj systemowe przepusty kablowe, aby zachować deklarowany stopień ochrony IP30 i zapewnić estetyczne ułożenie wiązek.
• Moment dokręcania: Wszystkie połączenia śrubowe szyn oraz aparatury powinny być dokręcone z momentem zgodnym z dokumentacją techniczną producenta, aby uniknąć przegrzewania się styków.
• Uziemienie: Obudowa musi zostać trwale połączona z szyną wyrównawczą obiektu zgodnie z wymogami I klasy ochronności.

FAQ

1. Czy rozdzielnica zawiera szyny DIN w zestawie?
Tak, model BP-O-600/7-C jest dostarczany z pełnym wyposażeniem wewnętrznym umożliwiającym montaż aparatury modułowej na 4 rzędach szyn TS 35.

2. Czy można zmienić stopień ochrony na wyższy?
Seria Profi+ oferuje modele o stopniu ochrony IP54, jednak w przypadku tego konkretnego modelu (IP30) podniesienie szczelności wymagałoby zastosowania dodatkowych uszczelnień systemowych, o ile przewiduje to katalog akcesoriów EATON.

3. Czy rozdzielnica nadaje się do montażu aparatury innej niż modułowa?
Dzięki konstrukcji opartej na systemie Profi+, możliwe jest montowanie wewnątrz większych aparatów (np. wyłączników kompaktowych NZM) przy zastosowaniu odpowiednich płyt montażowych i maskownic.
