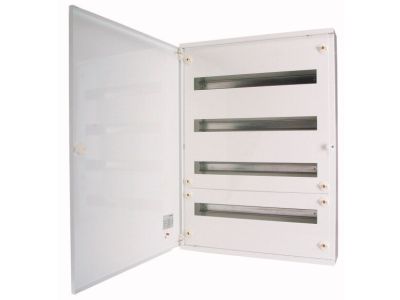

Rozdzielnica modułowa natynkowa 4x24 IP30, BF-O-4/96-P | 285346 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa BF-O-4/96-P o numerze katalogowym 285346 to zaawansowane rozwiązanie od renomowanego producenta EATON, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją 4-rzędową, gdzie każdy rząd mieści do 24 modułów, co daje łączną pojemność 96 standardowych jednostek modułowych. Obudowa została wykonana z wysokiej jakości blachy stalowej lakierowanej proszkowo na kolor biały, co zapewnia nie tylko estetyczny wygląd, ale również wysoką odporność na uszkodzenia mechaniczne i korozję. Dzięki głębokości wynoszącej 140 mm, rozdzielnica oferuje optymalną przestrzeń do prowadzenia przewodów oraz montażu aparatury modułowej, zachowując przy tym kompaktowe wymiary zewnętrzne.

• Pojemność: 4 rzędy po 24 moduły (łącznie 96 modułów) zapewniają elastyczność w projektowaniu rozbudowanych układów sterowania i zabezpieczeń.
• Konstrukcja: Solidna obudowa z blachy stalowej gwarantuje sztywność konstrukcji i trwałość przez lata eksploatacji.
• Stopień ochrony: Klasa IP30 chroni wnętrze przed dostępem ciał obcych o średnicy powyżej 2,5 mm, co jest standardem wewnątrz budynków.
• Uniwersalność: Identyczne elementy składowe dla wersji natynkowych i podtynkowych ułatwiają serwisowanie i ewentualną rozbudowę systemu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnice serii BF spełniają wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że produkt przeszedł testy wytrzymałościowe, izolacyjne oraz odpornościowe, co jest kluczowe w obiektach użyteczności publicznej oraz budownictwie wielorodzinnym.

Zastosowanie

Rozdzielnica BF-O-4/96-P znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz w obiektach komercyjnych i użyteczności publicznej. Ze względu na swoją konstrukcję, jest idealnym wyborem do:

• Budynków wielorodzinnych: Jako główna rozdzielnica piętrowa lub mieszkaniowa przy rozbudowanych instalacjach inteligentnego domu.
• Biur i placówek edukacyjnych: Gdzie wymagana jest duża liczba zabezpieczeń nadmiarowoprądowych i różnicowoprądowych w jednym miejscu.
• Ścian gipsowo-kartonowych: Specjalna konstrukcja pozwala na bezpieczny i stabilny montaż w systemach suchej zabudowy.
• Modernizacji instalacji: Płytka konstrukcja (140 mm) ułatwia montaż w miejscach o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Upewnij się, że ściana posiada odpowiednią nośność dla w pełni wyposażonej rozdzielnicy.
• Prowadzenie przewodów: Wykorzystaj przestronne wnętrze do starannego ułożenia wiązek kablowych, co zapobiegnie przegrzewaniu się styków i ułatwi późniejszą diagnostykę.
• Moment dokręcania: Podczas montażu aparatury na szynach DIN, należy przestrzegać momentów dokręcania zacisków określonych przez producentów osprzętu.
• Uziemienie: Należy bezwzględnie pamiętać o prawidłowym podłączeniu szyn PE i N, zapewniając ciągłość ochrony przeciwporażeniowej obudowy metalowej.

FAQ

1. Czy rozdzielnica zawiera szyny DIN w zestawie?
Tak, rozdzielnica BF-O-4/96-P jest standardowo wyposażona w szyny montażowe DIN, umożliwiające natychmiastowy montaż aparatury modułowej.

2. Czy można zmienić kierunek otwierania drzwi?
Konstrukcja serii BF zazwyczaj pozwala na uniwersalny montaż drzwi (lewo/prawo), co znacznie ułatwia aranżację przestrzeni w wąskich korytarzach.

3. Jaki jest stopień ochrony mechanicznej tej obudowy?
Obudowy stalowe EATON charakteryzują się wysoką odpornością na uderzenia, co czyni je znacznie trwalszymi od ich plastikowych odpowiedników w miejscach narażonych na uszkodzenia mechaniczne.
