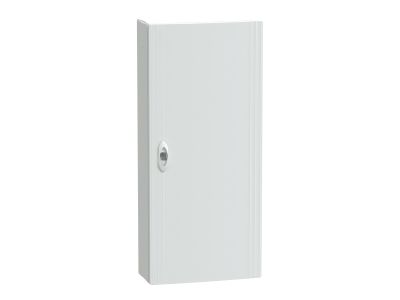

Rozdzielnica modułowa natynkowa 4x13 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-4-13-NT-B | LVSXQ413 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 4x13 IP40 z drzwiami białymi (RAL 9003) to obudowa przeznaczona do montażu wewnątrz pomieszczeń w sektorach mieszkalnych i usługowych. Wyposażona w 4 rzędy po 13 modułów o szerokości 18 mm, zapewnia elastyczną aranżację aparatury elektrycznej. Wnętrze wyposażone w 4 szyny DIN (zdejmowalne), płytę tylną, blok zacisków uziemiających (32 wyjścia) oraz neutralny blok zacisków (32 wyjścia). Przystosowana do wprowadzania kabli, rur lub instalacji przez górną lub dolną część za pomocą zdejmowanych płyt wprowadzeniowych.

• Stopień ochrony IP40 (drzwi zamknięte): Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiednia do suchych pomieszczeń.
• Stopień odporności IK09: Odporność na uderzenia mechaniczne o energii do 10 J – zapewnia trwałość w środowiskach użytkowych.
• Zdejmowalne szyny DIN i płyta tylna: Ułatwiają montaż, okablowanie oraz konserwację aparatury, skracając czas instalacji.
• Bloki zacisków uziemiających i neutralnych (32 wyjścia każdy): Umożliwiają szybkie i pewne podłączenie przewodów o przekrojach do 16 mm².
• Zdejmowane płyty wprowadzeniowe: Pozwalają na elastyczne wprowadzanie kabli i rur z różnych stron obudowy.

Zgodność z Normami

Rozdzielnica spełnia wymogi norm IEC 60670-1 i 24 (obudowy) oraz IEC 61439-1 i 3 (rozdzielnice niskiego napięcia). Posiada klasę izolacji II, napięcie izolacji znamionowej Ui 400V i kategorię przepięciową II. Odporność tworzywa na płomienie i nienormalne ciepło wynosi 650°C, co potwierdza zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Rozdzielnica modułowa natynkowa 4x13 IP40 dedykowana jest do instalacji elektrycznych w sektorze mieszkaniowym, biurowym oraz usługowym, gdzie wymagana jest estetyczna i funkcjonalna obudowa do montażu aparatury modułowej.

• Mieszkania i domy jednorodzinne – centralne punkty rozdzielcze z aparaturą modułową (wyłączniki, rozłączniki, zabezpieczenia).
• Biurowce i lokale usługowe – rozdzielnice podtynkowe i natynkowe w pomieszczeniach technicznych.
• Pomieszczenia gospodarcze i garaże – ochrona aparatury przed kurzem i uszkodzeniami mechanicznymi.
• Małe instalacje przemysłowe – elastyczna aranżacja obwodów zasilających.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Rozdzielnica montowana jest natynkowo, z wykorzystaniem odpowiedniego mocowania do podłoża. Kable wprowadzać przez zdejmowane płyty wprowadzeniowe, dbając o zachowanie promienia gięcia przewodów. Szyny DIN i bloki zacisków montować zgodnie z dokumentacją techniczną, zachowując odpowiednie odstępy między aparaturą. Temperatura pracy od -25°C do 60°C – unikać miejsc narażonych na bezpośrednie działanie promieni słonecznych.

FAQ

• Czy rozdzielnica może być stosowana na zewnątrz? Nie, stopień ochrony IP40 i klasa izolacji II przeznaczone są wyłącznie do stosowania wewnątrz pomieszczeń suchych.
• Jaki jest maksymalny prąd znamionowy rozdzielnicy? Prąd znamionowy wynosi do 90A, co pozwala na zasilanie typowych obwodów mieszkaniowych i usługowych.
• Czy rozdzielnica wyposażona jest w blok neutralny? Tak, wyposażona jest w neutralny blok zacisków z 32 wyjściami, co umożliwia elastyczne podłączenie przewodów neutralnych.
