Rozdzielnica modułowa natynkowa 3x24 IP31, z zaciskami PE/N, FW2 | FW324WT Hager

Opis i Kluczowe Cechy

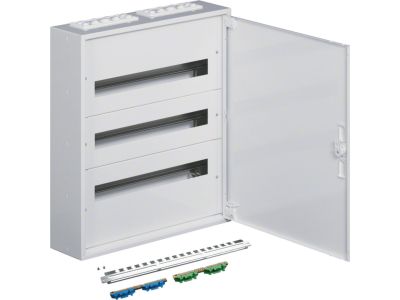

Rozdzielnica modułowa natynkowa serii FW2 od renomowanego producenta HAGER to profesjonalne rozwiązanie zaprojektowane z myślą o zaawansowanych systemach rozdziału energii i sterowania. Model FW324WT charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd mieści do 24 modułów, co daje łączną pojemność 72 jednostek modułowych. Tak duża przestrzeń montażowa pozwala na swobodną konfigurację aparatury zabezpieczającej, pomiarowej oraz sterowniczej w jednym punkcie rozdzielczym.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości materiałów gwarantuje trwałość i odporność na uszkodzenia mechaniczne.
• Stopień ochrony IP31: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm oraz przed kroplami wody spadającymi pionowo, co jest optymalne dla instalacji wewnątrzbudynkowych.
• Zintegrowane szyny TH35: Fabrycznie zamontowane szyny montażowe standardu DIN (TH35) umożliwiają błyskawiczny montaż aparatury modułowej bez konieczności stosowania dodatkowych adapterów.
• Kompletne zaciski PE/N: Rozdzielnica jest wyposażona w dedykowane listwy zaciskowe dla przewodów neutralnych i ochronnych, co znacząco porządkuje strukturę okablowania i podnosi bezpieczeństwo użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie tych standardów gwarantuje, że rozdzielnica HAGER FW324WT może być bezpiecznie stosowana w budownictwie mieszkaniowym oraz komercyjnym. Posiada ona wszelkie niezbędne certyfikaty dopuszczające do obrotu na rynku elektrotechnicznym, co potwierdza jej wysoką jakość wykonania oraz niezawodność w długofalowej eksploatacji.

Zastosowanie

Rozdzielnica FW2 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest przejrzysty i bezpieczny rozdział mocy oraz sygnałów sterujących. Dzięki swojej pojemności (3x24) idealnie sprawdza się w:

• Budownictwie wielorodzinnym: Jako główny punkt rozdziału energii w mieszkaniach o rozbudowanej automatyce domowej.
• Obiektach biurowych: Do zasilania obwodów dedykowanych, oświetlenia oraz systemów klimatyzacji.
• Przemyśle i automatyce: Jako obudowa dla sterowników PLC, przekaźników oraz aparatury pomiarowej.
• Modernizacjach: Dzięki montażowi natynkowemu jest doskonałym wyborem w miejscach, gdzie kucie w ścianach pod puszki podtynkowe jest niemożliwe lub nieekonomiczne.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy HAGER FW324WT powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Przygotowanie podłoża: Należy upewnić się, że ściana posiada odpowiednią nośność dla w pełni wyposażonej rozdzielnicy.
• Zarządzanie przewodami: Wykorzystaj przepusty kablowe w celu estetycznego i bezpiecznego wprowadzenia przewodów do wnętrza obudowy.
• Moment dokręcania: Podczas montażu aparatury na szynach TH35 oraz podłączania przewodów do zacisków PE/N, należy stosować się do zaleceń producenta dotyczących momentu dokręcania śrub, aby uniknąć przegrzewania się styków.
• Etykietowanie: Po zakończeniu prac montażowych należy opisać wszystkie obwody na osłonach, co ułatwi późniejszą eksploatację i serwisowanie instalacji.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, model FW324WT jest fabrycznie wyposażony w trzy szyny TH35 (DIN), gotowe do montażu aparatury.
• Jaki jest stopień ochrony tej obudowy? Rozdzielnica posiada stopień ochrony IP31, co oznacza ochronę przed ciałami stałymi powyżej 2,5 mm oraz przed skraplającą się wodą.
• Czy w zestawie znajdują się listwy zaciskowe? Tak, produkt jest dostarczany z kompletem zacisków PE oraz N, co ułatwia organizację połączeń ochronnych i neutralnych.
• Ile modułów maksymalnie zmieści się w tej rozdzielnicy? Rozdzielnica posiada 3 rzędy po 24 moduły, co daje łącznie miejsce na 72 aparaty modułowe o szerokości 18 mm każdy.
