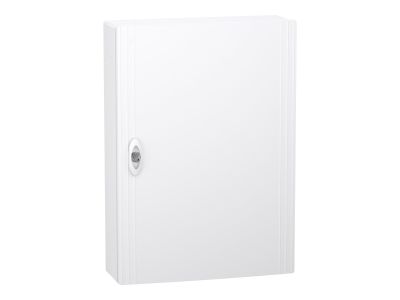

Rozdzielnica modułowa natynkowa 3x18 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-3-18-NT-B | LVSXQ318 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa PrismaSeT XS (model PSXS-3-18-NT-B) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższych standardach ergonomii i bezpieczeństwa w sektorze mieszkaniowym oraz usługowym. Obudowa oferuje przestrzeń montażową podzieloną na 3 rzędy, z których każdy mieści 18 modułów o szerokości 18 mm, co daje łącznie aż 54 moduły do zagospodarowania. Wykonana z wysokiej jakości technoplastiku w kolorze białym (RAL 9003), charakteryzuje się wyjątkową odpornością mechaniczną na poziomie IK09, co chroni aparaturę przed uderzeniami o energii do 10 dżuli.

• Wysoka wydajność prądowa: Prąd znamionowy In wynoszący do 125A pozwala na obsługę rozbudowanych instalacji elektrycznych.
• Bezpieczeństwo izolacyjne: Klasa izolacji elektrycznej II oraz napięcie izolacji znamionowej Ui równe 400V gwarantują ochronę użytkownika i stabilność pracy.
• Zarządzanie przewodami: Rozdzielnica wyposażona jest w zdejmowane płyty wprowadzeniowe (góra/dół), co ułatwia wprowadzanie rur instalacyjnych i kabli o dużych przekrojach.
• Kompletne wyposażenie: W zestawie znajdują się bloki zacisków uziemiających (32 wyjścia) oraz neutralnych (24 wyjścia), co znacząco przyspiesza prefabrykację rozdzielnicy.
• Odporność termiczna: Materiał obudowy przeszedł test rozżarzonego drutu w temperaturze 650°C, co potwierdza bezpieczeństwo przeciwpożarowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia pełną kompatybilność z nowoczesnymi systemami rozdziału energii. Rozdzielnica spełnia wymagania norm IEC 60670-1 oraz IEC 60670-24, dotyczących obudów do domowych i podobnych stałych instalacji elektrycznych. Ponadto jest w pełni zgodna z normami systemowymi IEC 61439-1 oraz IEC 61439-3, co definiuje ją jako bezpieczny i certyfikowany zestaw niskonapięciowy, gotowy do profesjonalnego użytku w budynkach użyteczności publicznej.

Zastosowanie

PrismaSeT XS znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz w obiektach komercyjnych, takich jak biura, hotele czy placówki handlowe. Dzięki stopniu ochrony IP40 (przy zamkniętych drzwiach), jest idealnym rozwiązaniem do montażu wewnątrz pomieszczeń suchych. Duża pojemność (54 moduły) pozwala na montaż nie tylko standardowych wyłączników nadprądowych i różnicowoprądowych, ale także zaawansowanych modułów automatyki budynkowej, sterowników oświetlenia czy liczników energii. Dopuszczalna strata mocy na poziomie 56W umożliwia bezpieczną pracę nawet przy gęstym upakowaniu aparatury generującej ciepło.

Wskazówki Montażowe

Instalacja rozdzielnicy została zoptymalizowana pod kątem oszczędności czasu elektryka. Szyny DIN są w pełni zdejmowane, co umożliwia wygodne okablowanie aparatury poza obudową, na stole warsztatowym, a następnie szybkie osadzenie całego stelaża wewnątrz rozdzielnicy. Kable mogą być wprowadzane elastycznie przez górną lub dolną część dzięki demontowalnym płytom. W zestawie dostarczany jest osprzęt do mocowania okablowania, co pozwala na zachowanie porządku i estetyki wewnątrz rozdzielnicy. Należy pamiętać o zachowaniu temperatury pracy w zakresie od -25°C do +60°C dla zapewnienia optymalnej trwałości technoplastiku.

FAQ

• Jaki jest maksymalny prąd, jaki może obsłużyć ta rozdzielnica? Urządzenie jest przystosowane do pracy z prądem znamionowym In do 125A.
• Czy rozdzielnica posiada zaciski w zestawie? Tak, produkt jest wyposażony w blok zacisków uziemiających (32 wyjścia: 4x16mm² + 4x10mm² na sekcję) oraz blok zacisków neutralnych (24 wyjścia: 3x16mm² + 4x10mm² na sekcję).
• Jaki jest stopień odporności na uderzenia? Rozdzielnica posiada bardzo wysoki stopień ochrony mechanicznej IK09, co czyni ją odporną na przypadkowe uszkodzenia mechaniczne.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja PrismaSeT XS zapewnia elastyczność instalacji, a ergonomiczne drzwi białe (RAL 9003) są częścią gotowego do użycia zestawu.
