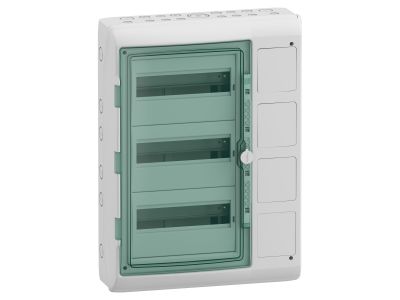

Rozdzielnica modułowa natynkowa 3x12 IP65 z kasetą sterowania z 4 otworami sMRV-3-12-NT-T, Mureva | 13440 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 3x12 IP65 z kasetą sterowania to obudowa przeznaczona do montażu aparatury modułowej, wyposażona w kompletny zestaw montażowy. Stopień ochrony IP65 gwarantuje pełną ochronę przed pyłem i strumieniami wody, co umożliwia bezpieczne stosowanie w pomieszczeniach mokrych oraz na zewnątrz budynków. Jasnoszary kolor RAL 7035 zapewnia estetyczny wygląd, a przezroczyste zielone drzwi ułatwiają identyfikację aparatury i stanu pracy.

• Stopień ochrony IP65: Kompletna ochrona przed pyłem oraz strumieniami wody z każdej strony – idealna do instalacji zewnętrznych i w pomieszczeniach mokrych.
• Kaseta sterowania z 4 otworami: Umożliwia elastyczne rozmieszczenie elementów sterujących, przycisków lub lampek sygnalizacyjnych w standardowych miejscach o wymiarach 65x85 mm.
• Przestrzeń na gniazda przemysłowe/domowe: Dostępne miejsca montażowe dla gniazd zasilających 65x85 mm oraz sterowania przyciskiem – przygotowane przez producenta płytki montażowe ułatwiają instalację.
• Przeznaczone dla aparatury modułowej: Kompatybilność z szeroką gamą aparatów modułowych, listwami i blokami zaciskowymi.
• Montaż przewodów od góry: Trzy pre-wycięcia ułatwiają wprowadzenie przewodów zasilających i sygnałowych, eliminując konieczność dodatkowego wiercenia.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 61439-1 i 3 (rozdzielnice i sterownice niskonapięciowe), IEC 60670-1 i 24 (pudełka i obudowy do aparatury) oraz posiada klasę izolacji II i kategorię przepięciową II. Materiał samogasnący, wolny od halogenów, odporny na wysokie temperatury (650°C) zgodnie z IEC 60695-2-1. Produkt posiada deklarację zgodności CE.

Zastosowanie

Rozdzielnica modułowa natynkowa 3x12 IP65 z kasetą sterowania znajduje zastosowanie w instalacjach wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi oraz elastycznego montażu aparatury.

• Instalacje zewnętrzne: szafy ogrodowe, oświetlenie uliczne, punkty ładowania pojazdów.
• Pomieszczenia mokre i narażone na wilgoć: piwnice, garaże, pralnie, pomieszczenia przemysłowe.
• Obiekty użyteczności publicznej: szpitale, szkoły, biurowce – gdzie wymagany jest estetyczny wygląd i trwałość.
• Remonty i modernizacje instalacji w budynkach mieszkalnych – uniwersalna obudowa kompatybilna z aparaturą modułową.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć zasilanie. Rozdzielnicę należy zamontować na stabilnej, płaskiej powierzchni, zapewniając odpowiednią przestrzeń montażową. Przewody wprowadzać przez pre-wycięcia od góry, zabezpieczając je przed przemieszczeniem. Po zamontowaniu aparatury modułowej, drzwi zamknąć i zabezpieczyć. Temperatura użytkowania wynosi od -25°C do +60°C – nie instalować w miejscach narażonych na bezpośrednie działanie promieni słonecznych bez dodatkowej ochrony.

FAQ

• Czy rozdzielnica jest odporna na uderzenia mechaniczne? Tak, posiada stopień ochrony IK09, co oznacza odporność na uderzenia mechaniczne o energii 10J.
• Jakie są maksymalne wymiary aparatury modułowej, którą można zamontować? Obudowa jest przystosowana do aparatury modułowej o szerokości 3 modułów (448 mm) i wysokości 12 modułów (610 mm), zgodnie z normami DIN.
• Czy rozdzielnica może być stosowana w strefach zagrożonych wybuchem? Nie, produkt nie posiada certyfikacji dla stref Ex. Przeznaczony do instalacji w strefach suchych i mokrych, bez zagrożenia wybuchem.
