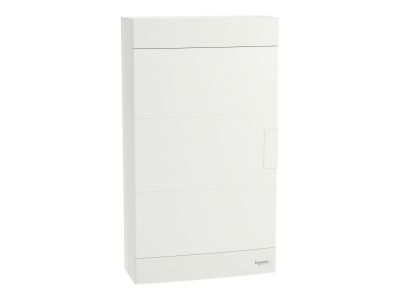

Rozdzielnica modułowa natynkowa 3x12 IP40 drzwi białe, Easy9 EU EZ9EU-3-12-NT-P | EZ9EUD312 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU o numerze katalogowym EZ9EU-3-12-NT-P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie posiada trzy rzędy, z których każdy mieści 12 standardowych modułów o szerokości 18 mm, co daje łączną pojemność 36 modułów. Taka konfiguracja pozwala na przejrzyste rozmieszczenie aparatury zabezpieczającej, sterującej oraz pomiarowej.

Kluczowym atutem produktu jest kompletne wyposażenie w akcesoria montażowe. W zestawie znajduje się jedna listwa uziemiająca (PE) oraz jedna listwa neutralna (N) wraz z dedykowanym wspornikiem. Każda z listew posiada 22 otwory przyłączeniowe: 11 o przekroju 16 mm² oraz 11 o przekroju 10 mm², co gwarantuje pewne i bezpieczne połączenie przewodów o różnych średnicach. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), charakteryzującego się odpornością na płomienie i ciepło do 650°C przez 30 minut.

• Pojemność: 3 rzędy po 12 modułów (łącznie 36 modułów 18 mm).
• Bezpieczeństwo: II klasa izolacji (podwójna izolacja) oraz stopień ochrony IK07.
• Drzwi: Pełne, białe, odwracalne z kątem otwarcia 180°.
• Listwy zaciskowe: 2 x 22 otwory (11x16mm² + 11x10mm²) w zestawie.
• Konstrukcja: Wyjmowany stelaż z szyną DIN ułatwiający prefabrykację.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co jest kluczowe w profesjonalnym budownictwie mieszkaniowym i komercyjnym. Rozdzielnica jest zgodna z normą IEC 60670-1-24, określającą wymagania dla obudów aparatury modułowej. Odporność na uderzenia mechaniczne została sklasyfikowana jako IK07 zgodnie z normą IEC 62262. Dodatkowo, testy odporności na rozprzestrzenianie ognia przeprowadzono zgodnie z normą IEC 60695-2-10 (próba rozżarzonym drutem 650°C). Urządzenie pracuje w szerokim zakresie temperatur od -25°C do +60°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Rozdzielnica Easy9 EU została zoptymalizowana pod kątem nowoczesnego budownictwa mieszkaniowego, zarówno w nowych inwestycjach, jak i podczas modernizacji istniejących instalacji. Dzięki estetycznemu wykonaniu w kolorze RAL 9003 i kompaktowym wymiarom (wysokość 256 mm, szerokość 451 mm, głębokość 103 mm), idealnie komponuje się z wnętrzami mieszkalnymi i biurowymi. Jest to rozwiązanie dedykowane do montażu wewnątrz pomieszczeń, gdzie wymagany jest stopień ochrony IP40 (przy zamkniętych drzwiach). Możliwość montażu dowolnego typu aparatury modułowej sprawia, że jest to uniwersalna baza dla domowych systemów rozdzielczych.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy Easy9 jest intuicyjny i przyjazny dla instalatora. Brak fabrycznych osłabień na otwory kablowe pozwala na pełną swobodę w ich rozmieszczeniu – otwory można wykonać w dowolnym miejscu za pomocą standardowej wiertarki lub otwornicy, dostosowując je do konkretnego prowadzenia tras kablowych. Wyjmowany stelaż z szyną DIN umożliwia wygodne uzbrojenie rozdzielnicy poza miejscem docelowego montażu, co znacząco przyspiesza prace instalacyjne. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania na listwach zaciskowych oraz o wykorzystaniu podwójnej izolacji (klasa II), która eliminuje konieczność uziemiania samej obudowy.

FAQ

• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w lewo? Tak, obudowa posiada odwracalne drzwi, co pozwala na zmianę kierunku ich otwierania w zależności od potrzeb instalacyjnych.
• Jaki jest stopień ochrony przy otwartych drzwiach? Przy otwartych drzwiach stopień ochrony wynosi IP30, natomiast przy zamkniętych wzrasta do IP40.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, rozdzielnica jest dostarczana z jedną listwą uziemiającą i jedną listwą neutralną wraz ze wspornikiem.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z wysokiej jakości samogasnącego tworzywa sztucznego odpornego na wysoką temperaturę (650°C).
