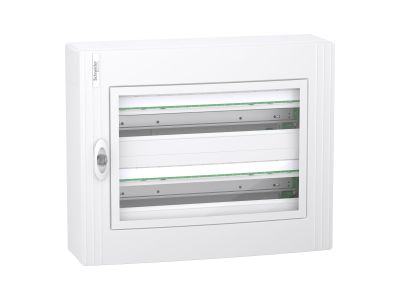

Rozdzielnica modułowa natynkowa 2x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-2-24-NT-P | LVSXR224 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 2x24 IP40 z przezroczystymi drzwiami to nowoczesne rozwiązanie do bezpiecznej organizacji instalacji elektrycznej w budynkach mieszkalnych i usługowych. Wyposażona w dwa rzędy po 24 moduły 18 mm, szyny DIN oraz bloki zacisków neutralnych i uziemiających, zapewnia elastyczność montażu i łatwy dostęp do okablowania. Biała obudowa (RAL 9003) z metalową tylną częścią gwarantuje trwałość i estetykę. Przeznaczona do montażu natynkowego z możliwością wprowadzenia kabli zarówno od góry, jak i od dołu.

• 2 rzędy po 24 moduły 18 mm: Wystarczająca przestrzeń do montażu aparatury modułowej, zasilaczy i innych elementów rozdzielnicy.
• Stopień ochrony IP40 (drzwi zamknięte): Ochrona przed ciałami stałymi o średnicy powyżej 1 mm – idealna do suchych pomieszczeń wewnętrznych.
• Stopień ochrony IK09 (drzwi zamknięte): Odporność na uderzenia mechaniczne (5 J) – zapewnia bezpieczeństwo użytkowania nawet w miejscach narażonych na przypadkowe uszkodzenia.
• Przezroczyste drzwi: Umożliwiają szybką weryfikację stanu aparatury i identyfikację obwodów bez otwierania drzwi.
• Biała obudowa RAL 9003 z metalową tylną częścią: Trwała konstrukcja, odporna na korozję i działanie wysokich temperatur (do 650°C dla tworzywa).

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3. Posiada klasę izolacji II i napięcie izolacji znamionowej Ui 400V. Została zaprojektowana zgodnie z europejskimi dyrektywami bezpieczeństwa i posiada oznaczenie CE.

Zastosowanie

Rozdzielnica modułowa 2x24 IP40 dedykowana jest do montażu wewnątrz budynków mieszkalnych, biurowych i usługowych, gdzie wymagana jest bezpieczna i estetyczna organizacja instalacji elektrycznej.

• Instalacje mieszkalne – zasilanie obwodów oświetleniowych, gniazd wtykowych i urządzeń RTV.
• Obiekty usługowe – rozdzielnice w sklepach, biurach lub małych warsztatach.
• Małe instalacje przemysłowe – zasilanie aparatury kontrolno-pomiarowej i sterowniczej.
• Montaż natynkowy z możliwością wprowadzenia kabli od góry lub dołu – elastyczność instalacji.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Rozdzielnicę należy zamontować na stabilnym podłożu, z zachowaniem zasad BHP. Kable wprowadzać przez zdejmowane płyty wprowadzeniowe, unikać ostrych krawędzi. Zaleca się stosowanie odpowiednich przekrojów przewodów i momentów dokręcania zgodnie z dokumentacją techniczną. Po montażu sprawdzić poprawność uziemienia i izolacji.

FAQ

• Czy rozdzielnica jest przystosowana do montażu pionowego? Tak, wyposażona jest w szyny DIN umożliwiające pionowy montaż aparatury modułowej, np. rozdzielacza Acti9 VDIS 24 modułów.
• Jakie są maksymalne wymiary kabli, które można wprowadzić? Dokładne wymiary otworów wprowadzeniowych nie zostały podane w danych produktu – zaleca się weryfikację w dokumentacji technicznej przed montażem.
• Czy rozdzielnica posiada blok zacisków neutralnych i uziemiających? Tak, wyposażona jest w blok zacisków uziemiających (24 wyjścia) i neutralnych (42 wyjścia), co ułatwia organizację okablowania.
