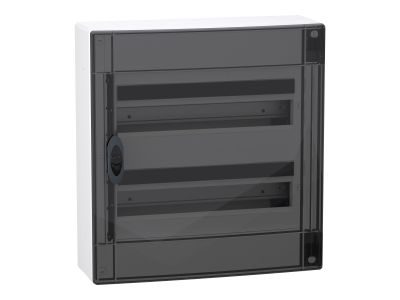

Rozdzielnica modułowa natynkowa 2x18 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-2-18-NT-P | LVSXR218 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa PrismaSeT XS w wersji natynkowej 2x18 modułów (18 mm) to obudowa z białego technoplastiku (RAL 9003) przeznaczona do montażu wewnątrz pomieszczeń w sektorze mieszkaniowym i usługowym. Wyposażona w przezroczyste drzwi dymne, szyny DIN oraz blok zacisków uziemienia i neutralnego, zapewnia ergonomię i elastyczność instalacji. Kable wprowadzane są przez zdejmowane płyty w górnej lub dolnej części obudowy. Klasa izolacji II i napięcie izolacji 400V gwarantują bezpieczeństwo użytkowania.

• 2 rzędy po 18 modułów (18 mm): Możliwość montażu aparatury modułowej o łącznej szerokości 36 modułów, z elastycznym rozplanowaniem układu.
• Stopień ochrony IP40: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm przy zamkniętych drzwiach – idealne do suchych pomieszczeń.
• Stopień odporności IK09: Wysoka odporność na uderzenia mechaniczne – zabezpieczenie przed przypadkowymi uszkodzeniami obudowy i aparatury.
• Przezroczyste drzwi dymne: Umożliwiają wgląd w stan aparatury bez otwierania szafy, ułatwiając diagnostykę i identyfikację obwodów.
• Zdejmowane szyny DIN i płyty wprowadzeniowe: Ułatwiają montaż, okablowanie i późniejszą konserwację instalacji elektrycznej.
• Blok zacisków uziemienia i neutralnego: 22 wyjścia uziemienia (11x16mm² + 11x10mm²) i 16 wyjść neutralnych (2x(4x16mm² + 4x10mm²)) – elastyczny dobór przekrojów przewodów.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 (obudowy do instalacji elektrycznych) oraz IEC 61439-1 i 3 (rozdzielnice niskonapięciowe). Potwierdzona klasa izolacji II i napięcie izolacji 400V, a także odporność tworzywa na płomienie (650°C dla obudowy/osłony, 750°C dla drzwi) gwarantują bezpieczeństwo i zgodność z europejskimi standardami. Oznakowana CE.

Zastosowanie

Przeznaczona do montażu natynkowego w pomieszczeniach mieszkalnych, biurowych, handlowych i usługowych jako punkt rozdziału obwodów elektrycznych i zabezpieczeń.

• Instalacje mieszkaniowe (mieszkania, domy jednorodzinne) – rozdział obwodów oświetleniowych, gniazd wtykowych i dedykowanych obwodów.
• Obiekty usługowe (biura, sklepy, lokale gastronomiczne) – elastyczne rozplanowanie aparatury modułowej pod kątem zmieniających się potrzeb instalacyjnych.
• Pomieszczenia techniczne i serwerownie – schłodzone, suche środowisko z możliwością wprowadzenia kabli od góry lub dołu.
• Małe instalacje przemysłowe i warsztaty – rozdział obwodów maszyn i narzędzi zabezpieczonych aparaturą modułową.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowę mocować do ściany za pomocą odpowiednich kołków i wkrętów, zachowując luz montażowy. Kable wprowadzać przez zdejmowane płyty przy otwartych drzwiach, stosując osprzęt do mocowania okablowania. Szyny DIN montować przed umieszczeniem aparatury modułowej. Po zakończeniu okablowania, zamknąć drzwi i zabezpieczyć je przed przypadkowym otwarciem. Temperatura otoczenia podczas montażu powinna mieścić się w zakresie od -25°C do 60°C. Zaleca się stosowanie osłon zacisków i etykiet identyfikacyjnych dla zachowania porządku instalacyjnego.

FAQ

• Czy rozdzielnica nadaje się do montażu zewnętrznego? Nie – przeznaczona jest wyłącznie do montażu wewnątrz suchych pomieszczeń. Stopień ochrony IP40 chroni wyłącznie przy zamkniętych drzwiach.
• Jaka jest maksymalna szerokość aparatury modułowej, którą można zamontować? Obudowa mieści maksymalnie 36 modułów (2 rzędy po 18 modułów o szerokości 18 mm).
• Czy drzwi są odporne na działanie UV? Informacja o odporności na UV nie została podana w danych produktu. Zaleca się unikanie bezpośredniego nasłonecznienia w miejscu montażu.
