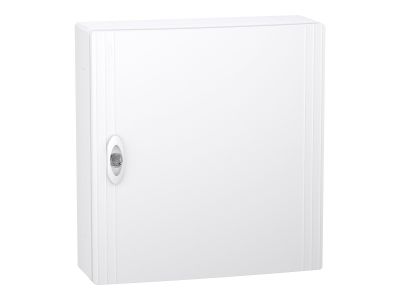

Rozdzielnica modułowa natynkowa 2x18 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-2-18-NT-B | LVSXQ218 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa PrismaSeT XS o numerze katalogowym LVSXQ218 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższej ergonomii i bezpieczeństwie instalacji elektrycznych. Obudowa oferuje przestrzeń montażową obejmującą 2 rzędy po 18 modułów o szerokości 18 mm każdy, co daje łącznie 36 modułów do zagospodarowania przez aparaturę modułową. Wykonana z wysokiej jakości technoplastiku w kolorze białym (RAL 9003), charakteryzuje się wysoką odpornością mechaniczną na poziomie IK09, co gwarantuje ochronę przed uderzeniami o energii do 10J.

• Wysoka wydajność prądowa: Prąd znamionowy In wynosi do 90A, co pozwala na obsługę rozbudowanych obwodów w sektorze mieszkaniowym i usługowym.
• Kompletny system zaciskowy: Wyposażona w blok zacisków uziemiających (22 wyjścia: 11x16 mm² + 11x10 mm²) oraz blok zacisków neutralnych (16 wyjść: 2x(4x16 mm² + 4x10 mm²)), co zapewnia pewne i bezpieczne połączenia przewodów o różnych przekrojach.
• Bezpieczeństwo pożarowe: Materiał obudowy przeszedł testy odporności na nienormalne ciepło i ogień do temperatury 650°C zgodnie z rygorystycznymi procedurami badawczymi.
• Klasa ochronności: II klasa izolacji elektrycznej zapewnia pełne bezpieczeństwo użytkowania bez konieczności uziemiania samej obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania norm IEC 60670-1 oraz IEC 60670-24, które definiują ogólne wymagania dla obudów i osłon instalacyjnych. Dodatkowo, konstrukcja jest w pełni zgodna z normami IEC 61439-1 oraz IEC 61439-3, co potwierdza jej przydatność do budowy nowoczesnych rozdzielnic niskiego napięcia obsługiwanych przez osoby niewykwalifikowane (DBO).

Zastosowanie

PrismaSeT XS znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz w obiektach użyteczności publicznej, takich jak biura, hotele czy placówki handlowe. Dzięki estetycznemu wykończeniu w kolorze RAL 9003 i kompaktowym wymiarom (426 mm szerokości, 450 mm wysokości, 145 mm głębokości), idealnie komponuje się z wnętrzami, zapewniając jednocześnie łatwy dostęp do aparatury zabezpieczającej. Jest to rozwiązanie dedykowane do montażu wewnątrz pomieszczeń, gdzie wymagany jest stopień ochrony IP40.

Wskazówki Montażowe

Inżynierowie Schneider Electric zadbali o maksymalne ułatwienie pracy instalatora. Rozdzielnica posiada zdejmowane szyny DIN, co umożliwia wygodne okablowanie aparatury poza obudową lub łatwiejszą konserwację. Kable mogą być wprowadzane zarówno od góry, jak i od dołu dzięki zdejmowanym płytom wprowadzeniowym, które pozwalają na precyzyjne dopasowanie do rur instalacyjnych lub koryt kablowych. W zestawie znajduje się osprzęt do mocowania okablowania, etykiety identyfikacyjne z ochraniaczami oraz płytka zaślepiająca, co pozwala na estetyczne wykończenie instalacji po zakończeniu prac.

FAQ

• Jaki jest maksymalny prąd, jaki może obsłużyć ta rozdzielnica? Urządzenie jest przystosowane do pracy z prądem znamionowym In do 90A.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń, o czym świadczy stopień ochrony IP40 oraz zakres temperatury pracy od -25°C do 60°C.
• Jakie są wymiary zewnętrzne obudowy? Całkowite wymiary to 426 mm szerokości, 450 mm wysokości oraz 145 mm głębokości.
• Czy w zestawie znajdują się szyny DIN? Tak, rozdzielnica jest wyposażona w 2 zdejmowane szyny DIN oraz kompletną płytę tylną.
