Rozdzielnica modułowa natynkowa 2x13 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-2-13-NT-P | LVSXR213 Schneider Electric

Opis i Kluczowe Cechy

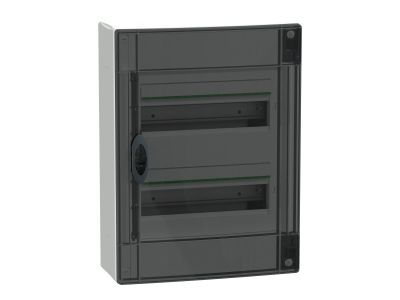

Rozdzielnica modułowa natynkowa 2x13 z przezroczystymi drzwiami to kompaktowa obudowa przeznaczona do montażu wewnątrz pomieszczeń w sektorze mieszkaniowym i usługowym. Wyposażona w 2 rzędy po 13 modułów o szerokości 18 mm, dostosowana do wszystkich typowych aparatów modułowych. Stopień ochrony IP40 przy zamkniętych drzwiach zabezpiecza przed wnikaniem ciał stałych, a klasa IK09 chroni przed uderzeniami mechanicznymi. Kolor biały RAL 9003 gwarantuje estetyczny wygląd i jednolitość z typową aparaturą elektryczną.

• 2 rzędy po 13 modułów 18 mm: elastyczna konstrukcja umożliwiająca montaż aparatów o różnych szerokościach, dostosowana do typowych instalacji domowych i biurowych.
• Przezroczyste drzwi dymne: ułatwiają identyfikację aparatury i stanu instalacji bez otwierania obudowy, zapewniając jednocześnie ochronę przed kurzem.
• Stopień ochrony IP40 (drzwi zamknięte): ochrona przed ciałami stałymi o średnicy powyżej 1 mm – idealna do suchych pomieszczeń wewnętrznych.
• 2 szyny DIN i zdejmowane płyty wprowadzeniowe: ułatwiają montaż aparatów, okablowanie oraz konserwację, a zdejmowane płyty w górnej i dolnej części obudowy pozwalają na elastyczne wprowadzanie kabli, rur lub instalacji.
• 16 zacisków uziemienia i neutralnych: wyjścia 8x16 mm² + 8x10 mm² (uziemienie) oraz 2x(4x16 mm² + 4x10 mm²) (neutralny) – wystarczająca ilość punktów przyłączeniowych dla typowych instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 oraz IEC 61439-1 i 3 dotyczących obudów rozdzielnic niskiego napięcia. Posiada klasę izolacji II, napięcie izolacji znamionowej Ui 400V i kategorię przepięciową II. Produkt posiada deklarację zgodności CE, a tworzywo obudowy charakteryzuje się odpornością na płomienie i nienormalne ciepło odpowiednio 650°C (obudowa, płyta czołowa, tył) i 750°C (drzwi).

Zastosowanie

Obudowa rozdzielnicy modułowej 2x13 IP40 znajduje zastosowanie w instalacjach elektrycznych w sektorze mieszkaniowym, biurowym i usługowym, gdzie wymagany jest kompaktowy układ z przezroczystymi drzwiami do łatwej identyfikacji aparatury.

• Instalacje mieszkaniowe (mieszkania, domy jednorodzinne) – kompaktowa obudowa do zabezpieczenia i porządkowania aparatów modułowych.
• Obiekty biurowe i handlowe – estetyczna obudowa z przezroczystymi drzwiami ułatwiającymi przegląd stanu instalacji.
• Małe obiekty przemysłowe i warsztaty – elastyczna konstrukcja z możliwością wprowadzania kabli z góry i dołu.
• Pomieszczenia techniczne i gospodarcze – ochrona aparatury przed uszkodzeniami mechanicznymi i kurzem.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w suchym pomieszczeniu, po odłączeniu napięcia w całym obwodzie. Obudowę mocować do ściany za pomocą dedykowanych otworów montażowych, zachowując odpowiednie odstępy dla wentylacji. Kable wprowadzać przez zdejmowane płyty w górnej lub dolnej części obudowy, zabezpieczając je za pomocą osprzętu do mocowania okablowania. Po zamontowaniu aparatów modułowych, zamknąć drzwi i upewnić się, że stopień ochrony IP40 został zachowany. Temperatura pracy od -25°C do 60°C umożliwia instalację w większości pomieszczeń.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie – obudowa przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń. Stopień ochrony IP40 zapewnia ochronę przed pyłem, ale nie przed wilgocią.
• Jaki jest maksymalny prąd znamionowy instalacji? Prąd znamionowy ln wynosi do 63A – odpowiedni dla typowych instalacji domowych i biurowych.
• Czy drzwi są przezroczyste i dymne? Tak – drzwi wykonane są z przezroczystego tworzywa dymnego, które ułatwia identyfikację aparatury bez otwierania obudowy, jednocześnie zapewniając ochronę przed kurzem.
