Rozdzielnica modułowa natynkowa 2x13 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-2-13-NT-B | LVSXQ213 Schneider Electric

Opis i Kluczowe Cechy

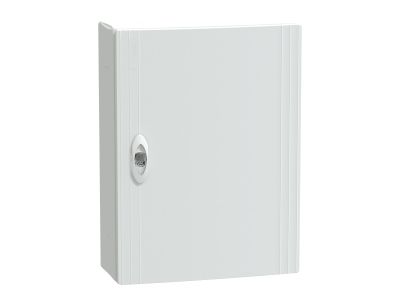

Rozdzielnica modułowa natynkowa 2x13 IP40 z drzwiami białymi to kompaktowe rozwiązanie przeznaczone do montażu wewnętrznego w instalacjach elektrycznych. Obudowa z tworzywa sztucznego w klasie izolacji II zapewnia bezpieczeństwo użytkowania. Dedykowana do sektorów mieszkalnych i usługowych, oferuje elastyczność montażu dzięki zdejmowanym elementom oraz przystosowana do wszystkich typów rozdzielnic modułowych.

• 2 rzędy po 13 modułów (18 mm): Idealna pojemność dla średnich instalacji domowych i usługowych, umożliwiająca swobodne rozplanowanie obwodów.
• Stopień ochrony IP40 (drzwi zamknięte): Ochrona przed ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do suchych pomieszczeń.
• Stopień odporności IK09: Odporność na uderzenia mechaniczne do 10J – trwałość w warunkach eksploatacji.
• Zdejmowane płyty wprowadzeniowe: Umożliwiają elastyczne wprowadzanie kabli, rur lub instalacji z góry lub dołu obudowy bez konieczności naruszania konstrukcji.
• Kolor biały RAL9003: Estetyczny wygląd, kompatybilny z większością instalacji wnętrzowych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 oraz IEC 61439-1 i 3, dotyczących bezpieczeństwa instalacji elektrycznych. Wyposażona w oznaczenie CE i klasę izolacji II. Odporność tworzywa na płomienie i ciepło potwierdzona badaniami w temperaturze 650°C.

Zastosowanie

Kompatybilna z instalacjami domowymi, biurowymi i usługowymi, gdzie wymagana jest kompaktowa, bezpieczna i estetyczna rozdzielnica modułowa.

• Instalacje mieszkaniowe – rozdzielnice tablicowe w domach i mieszkaniach.
• Obiekty usługowe – biura, sklepy, lokale gastronomiczne.
• Małe obiekty przemysłowe – rozdzielnice pomieszczeń technicznych i warsztatów.
• Modernizacje instalacji – elastyczny montaż w istniejących układach.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac konieczne jest odłączenie napięcia w obwodzie. Obudowę należy zamocować na ścianie z użyciem odpowiednich kołków i wkrętów, zgodnie z zaleceniami producenta. Kable wprowadzać przez zdejmowane płyty, unikając ostrych krawędzi. Po zamontowaniu aparatury modułowej należy zainstalować szyny DIN, blok zacisków uziemiających i neutralnych. Zaleca się stosowanie osprzętu do mocowania okablowania dla zachowania porządku i bezpieczeństwa.

FAQ

• Czy rozdzielnica jest wyposażona w szyny DIN? Tak, wyposażona jest w 2 zdejmowane szyny DIN ułatwiające montaż aparatury modułowej i konserwację.
• Jakie jest maksymalne napięcie izolacji? Napięcie izolacji znamionowej wynosi 400V, co zapewnia bezpieczeństwo w typowych instalacjach domowych i usługowych.
• Czy rozdzielnica jest odporna na warunki zewnętrzne? Rozdzielnica jest przeznaczona wyłącznie do montażu wewnętrznego. Stopień ochrony IP40 (drzwi zamknięte) chroni przed kurzem, ale nie zapewnia odporności na wilgoć.
