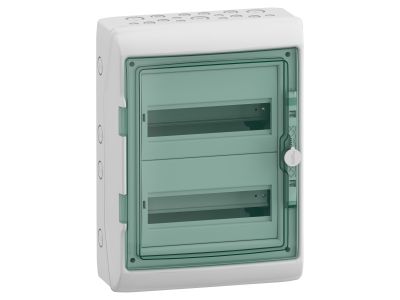

Rozdzielnica modułowa natynkowa 2x12 IP65 MRV-2-12-NT-T drzwi transparentne, Mureva (dawna Kaedra) | 13433 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Mureva (dawniej znana jako Kaedra) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do najbardziej wymagających środowisk instalacyjnych. Model o numerze katalogowym 13433 oferuje przestrzeń montażową dla 24 modułów rozmieszczonych w dwóch rzędach po 12 modułów każdy. Konstrukcja charakteryzuje się wysokim stopniem ochrony IP65, co gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Dodatkowo, odporność mechaniczna na poziomie IK09 sprawia, że obudowa jest niezwykle wytrzymała na uderzenia o energii do 10 dżuli, co jest kluczowe w warunkach przemysłowych.

• Pojemność: 24 moduły (2 rzędy po 12), co pozwala na montaż rozbudowanej aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.
• Drzwi transparentne: Odwracalne drzwi pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co zwiększa bezpieczeństwo i wygodę eksploatacji.
• Prąd znamionowy: Prąd znamionowy In wynoszący 63A umożliwia obsługę standardowych obwodów rozdzielczych w budownictwie komercyjnym i przemysłowym.
• Estetyka i trwałość: Obudowa w kolorze jasnoszarym (RAL 7035) wykonana z wysokiej jakości tworzywa odpornego na szeroki zakres temperatur od -25°C do 60°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania i niezawodność instalacji elektrycznej. Rozdzielnica w stanie pustym spełnia wymagania normy IEC 60670, natomiast jako obudowa wyposażona jest zgodna z normą IEC 60493-3. Zgodność z normą EN 60439-1 potwierdza 2 klasę ochronności (izolacja wzmocniona), co eliminuje konieczność uziemiania samej obudowy i podnosi poziom bezpieczeństwa przeciwporażeniowego.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, rozdzielnica Mureva znajduje zastosowanie w szerokim spektrum instalacji:

• Instalacje zewnętrzne: Odporność na warunki atmosferyczne i promieniowanie UV sprawia, że idealnie nadaje się do montażu na elewacjach budynków.
• Przemysł i rolnictwo: Doskonała do hal produkcyjnych, warsztatów oraz budynków inwentarskich, gdzie występuje duże zapylenie i wilgotność.
• Infrastruktura basenowa i myjnie: Wysoka klasa szczelności IP65 pozwala na bezpieczną pracę w miejscach narażonych na bezpośredni kontakt z wodą.
• Obiekty użyteczności publicznej: Solidna konstrukcja IK09 chroni aparaturę przed aktami wandalizmu lub przypadkowymi uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż rozdzielnicy Mureva 2x12 został zoptymalizowany pod kątem wygody instalatora. Szerokość 340 mm, wysokość 460 mm oraz głębokość 160 mm zapewniają odpowiednią przestrzeń do swobodnego prowadzenia przewodów i zachowania właściwych promieni gięcia. Podczas instalacji zaleca się:

• Wykorzystanie dedykowanych dławnic kablowych w celu zachowania deklarowanego stopnia ochrony IP65.
• Zwrócenie uwagi na moment dokręcania śrub montażowych aparatury, aby zapewnić trwały styk elektryczny.
• Wykorzystanie funkcji odwracalności drzwi, co pozwala na dostosowanie kierunku otwierania (lewo/prawo) do specyfiki miejsca montażu.
• Zachowanie czystości uszczelek obwodowych podczas prac instalacyjnych, co jest kluczowe dla długofalowej szczelności obudowy.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz budynków?
Tak, rozdzielnica Mureva posiada stopień ochrony IP65 oraz szeroki zakres temperatury pracy (-25°C do 60°C), co czyni ją idealnym rozwiązaniem do instalacji zewnętrznych wodoodpornych.

2. Co oznacza klasa odporności mechanicznej IK09?
Klasa IK09 oznacza, że obudowa jest odporna na uderzenie o energii 10J, co odpowiada uderzeniu stalowego młota o masie 5 kg z wysokości 20 cm. Jest to bardzo wysoki parametr ochrony przed uszkodzeniami mechanicznymi.

3. Czy w zestawie znajdują się szyny DIN?
Tak, rozdzielnica jest przystosowana do montażu aparatury modułowej na standardowych szynach DIN, co pozwala na szybką i stabilną instalację komponentów o łącznej szerokości 24 modułów.
