Rozdzielnica modułowa natynkowa 1x18 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-1-18-NT-P | LVSXR118 Schneider Electric

Opis i Kluczowe Cechy

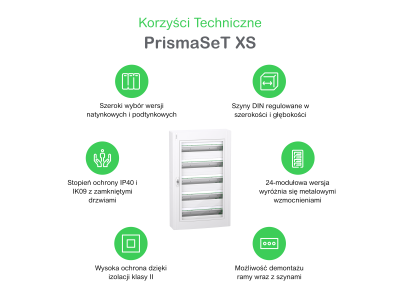

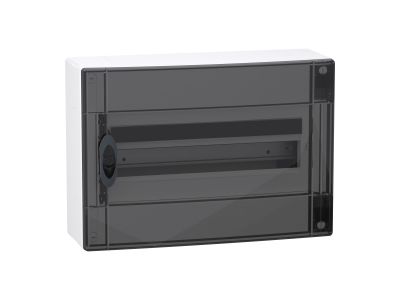

Rozdzielnica modułowa natynkowa 1x18 IP40 z przezroczystymi drzwiami IK09 to gotowa do montażu obudowa przeznaczona do instalacji wewnętrznych w sektorze mieszkaniowym i usługowym. Wyposażona w 1 szynę DIN i kompletny osprzęt montażowy, zapewnia elastyczność w prowadzeniu okablowania. Obudowa o wymiarach 426x300x145 mm w kolorze białym RAL9003 charakteryzuje się stopniem ochrony IP40 przy zamkniętych drzwiach i odpornością IK09 na uderzenia mechaniczne.

• 18 modułów 18 mm: Wystarczająca przestrzeń dla aparatury modułowej w typowych instalacjach mieszkaniowych i biurowych.
• Stopień ochrony IP40: Ochrona przed wnikaniem ciał stałych powyżej 1 mm przy zamkniętych drzwiach – bezpieczna dla suchych pomieszczeń.
• Odporność IK09: Wytrzymałość na uderzenia mechaniczne (20J) zapewnia trwałość obudowy w warunkach przemysłowych i warsztatowych.
• Przezroczyste drzwi dymne: Ułatwiają identyfikację aparatury i stanu zabezpieczeń bez konieczności otwierania obudowy.
• Zdejmowane płyty wprowadzeniowe: Umożliwiają elastyczne prowadzenie kabli z góry lub dołu, dostosowując się do różnych układów instalacyjnych.

Zgodność z Normami

Rozdzielnica spełnia wymogi norm IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3. Posiada deklarację zgodności CE i klasę izolacji II. Materiał obudowy charakteryzuje się odpornością ogniową na poziomie 650°C dla obudowy i 750°C dla drzwi.

Zastosowanie

Obudowa modułowa 1x18 IP40 przeznaczona jest do montażu aparatury zabezpieczającej, rozłączników i innych elementów modułowych w instalacjach elektrycznych.

• Instalacje mieszkaniowe: rozdzielnice domowe, mieszkaniowe tablice bezpiecznikowe.
• Obiekty usługowe: biura, lokale handlowe, mniejsze obiekty przemysłowe.
• Małe instalacje przemysłowe: szafy sterownicze, punkty zasilania maszyn.
• Pomieszczenia gospodarcze i garaże – jako zabezpieczenie obwodów elektrycznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowę należy zamontować na płaskiej, stabilnej powierzchni przy użyciu odpowiednich kołków rozporowych. Kable wprowadzać przez zdejmowane płyty, zachowując odpowiednie promienie gięcia. Szynę DIN zamontować zgodnie z instrukcją, zapewniając odpowiednią przestrzeń dla aparatury. Po zamontowaniu aparatury konieczne jest przeprowadzenie pomiarów rezystancji izolacji i sprawdzenie poprawności uziemienia. Temperatura otoczenia podczas montażu powinna wynosić od -25°C do 60°C.

FAQ

• Czy rozdzielnica nadaje się do montażu zewnętrznego? Nie – stopień ochrony IP40 jest przeznaczony wyłącznie do suchych pomieszczeń wewnętrznych. Do zastosowań zewnętrznych wymagana byłaby obudowa o wyższym stopniu ochrony (min. IP54).
• Jakie są maksymalne wymiary aparatury modułowej? Rozdzielnica posiada 1 szynę DIN o szerokości 426 mm, co pozwala na montaż aparatury o maksymalnej wysokości 18 modułów 18 mm (324 mm).
• Czy obudowa posiada blok zacisków neutralnych i uziemiających? Tak – wyposażona jest w blok neutralny (8 wyjść) i uziemiający (16 wyjść) z możliwością podłączenia przewodów o przekrojach 10 mm² i 16 mm².
