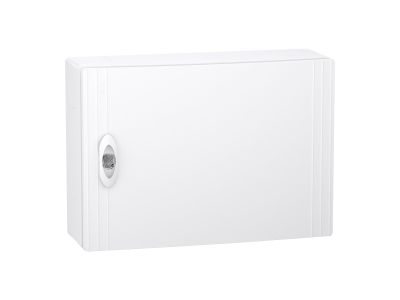

Rozdzielnica modułowa natynkowa 1x18 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-1-18-NT-B | LVSXQ118 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 1x18 IP40 z drzwiami białymi (IK09) to kompaktowa obudowa przeznaczona do montażu wewnątrz pomieszczeń. Zapewnia bezpieczne i estetyczne miejsce do instalacji aparatury modułowej, bezpieczników oraz innych elementów zabezpieczających. Wyposażona w zdejmowane płyty wprowadzeniowe ułatwiające wprowadzanie kabli od góry lub dołu, szynę DIN oraz blok zacisków uziemienia i neutralnego. Idealne rozwiązanie do domowych instalacji elektrycznych lub obiektów usługowych.

• 18 modułów 18 mm: Szeroka przestrzeń montażowa dla aparatury modułowej, pozwalająca na elastyczne konfiguracje zabezpieczeń.
• Stopień ochrony IP40 (drzwi zamknięte) i IK09: Ochrona przed pyłem oraz odporność na uderzenia mechaniczne – bezpieczeństwo w warunkach eksploatacji.
• Białe drzwi (RAL 9003): Estetyczny wygląd, dopasowany do nowoczesnych instalacji elektrycznych.
• Zdejmowane płyty wprowadzeniowe: Umożliwiają łatwe wprowadzanie kabli od góry lub dołu, dostosowując się do indywidualnych potrzeb instalacyjnych.
• Zestaw montażowy (tylna płyta, szyna DIN, bloki zacisków): Wszystko co niezbędne do szybkiego i efektywnego montażu aparatury. Blok uziemienia i neutralny z wyjściami 16 mm² i 10 mm² zapewniają pewne podłączenia.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1, IEC 61439-1 i IEC 61439-3 oraz posiada deklarację zgodności CE. Klasa izolacji II, kategoria przepięciowa II i napięcie izolacji 400V gwarantują bezpieczeństwo w instalacjach niskonapięciowych.

Zastosowanie

Obudowa przeznaczona do montażu natynkowego w instalacjach elektrycznych wewnątrz budynków mieszkalnych i usługowych, gdzie wymagana jest estetyka i funkcjonalność.

• Instalacje domowe: Montaż bezpieczników, wyłączników różnicowoprądowych i nadprądowych w nowoczesnych rozdzielnicach.
• Obiekty usługowe: Rozdzielnice w biurach, sklepach, hotelach i innych obiektach użyteczności publicznej.
• Małe instalacje przemysłowe: Wykorzystanie jako kompaktowa szafa sterownicza do zabezpieczania obwodów o prądzie do 90A.
• Modernizacje instalacji: Wymiana starych rozdzielnic na nowoczesne, estetyczne i funkcjonalne modele.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez uprawnioną osobę z kwalifikacjami SEP po odłączeniu napięcia w obwodzie. Rozdzielnicę należy zamontować na stabilnej, płaskiej powierzchni, zgodnie z wymiarami (426x300x145 mm). Kable wprowadzać przez zdejmowane płyty, zachowując odpowiednie promienie gięcia. Bloki zacisków uziemienia i neutralnego należy wykorzystać zgodnie z dokumentacją techniczną. Po zakończeniu montażu sprawdzić poprawność połączeń i stopień ochrony IP po zamknięciu drzwi.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie – obudowa jest przeznaczona wyłącznie do instalacji wewnątrz pomieszczeń. Do zastosowań zewnętrznych należy wybrać obudowę o wyższym stopniu ochrony IP.
• Jaki jest maksymalny prąd znamionowy? Rozdzielnica przystosowana jest do prądów znamionowych do 90A, co pozwala na zabezpieczenie większości obwodów w instalacjach domowych.
• Czy w zestawie znajduje się szyna DIN? Tak – rozdzielnica wyposażona jest w zdejmowaną szynę DIN, ułatwiającą montaż aparatury modułowej.
