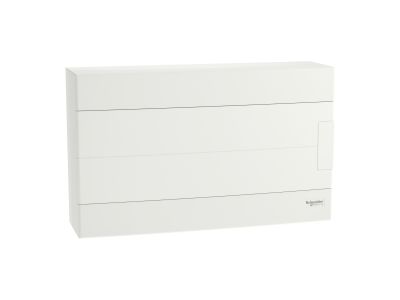

Rozdzielnica modułowa natynkowa 1x18 IP40 drzwi białe, Easy9 EU EZ9EU-1-18-NT-P | EZ9EUD118 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU o numerze katalogowym EZ9EU-1-18-NT-P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie posiada jeden rząd, który mieści aż 18 standardowych modułów o szerokości 18 mm każdy, co pozwala na elastyczną konfigurację aparatury zabezpieczającej i sterowniczej. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), charakteryzującego się odpornością na płomienie i wysoką temperaturę do 650°C przez okres 30 minut, zgodnie z rygorystyczną procedurą badawczą IEC 60695-2-10.

• Pojemność: 18 modułów w jednym rzędzie, co zapewnia optymalną przestrzeń dla wyłączników nadprądowych, różnicowoprądowych oraz ograniczników przepięć.
• Bezpieczeństwo: II klasa izolacji elektrycznej (podwójna izolacja) gwarantuje najwyższy poziom ochrony przed porażeniem pośrednim.
• Wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (neutralna N oraz uziemiająca PE) zamontowane na dedykowanym wsporniku. Każda z listew posiada 16 otworów przyłączeniowych: 8 o przekroju 16 mm² oraz 8 o przekroju 10 mm², co umożliwia pewne i bezpieczne połączenie przewodów o różnych średnicach.
• Konstrukcja drzwi: Pełne, białe drzwi o kącie otwarcia 180° są odwracalne, co pozwala na dostosowanie kierunku otwierania do warunków panujących w miejscu montażu.
• Stopień ochrony: IP40 przy zamkniętych drzwiach chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, natomiast odporność mechaniczna IK07 zapewnia trwałość na uderzenia o energii do 2J.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania normy IEC 60670-1-24, która określa ogólne wymagania dla obudów i części obudów przeznaczonych do domowych i podobnych stałych instalacji elektrycznych. Dodatkowo, odporność na uderzenia jest certyfikowana zgodnie z normą IEC 62262 (IK07), a parametry termiczne i odporność na ogień są w pełni zgodne z IEC 60695-2-10. Urządzenie jest przystosowane do pracy w środowisku o stopniu zanieczyszczenia 2.

Zastosowanie

Rozdzielnica Easy9 EU jest dedykowana przede wszystkim do nowoczesnego budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Idealnie sprawdza się zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji elektrycznych. Dzięki estetycznemu wykonaniu w kolorze RAL 9003 oraz kompaktowym wymiarom (364 mm wysokości, 317 mm szerokości i 103 mm głębokości), produkt dyskretnie komponuje się z wystrojem wnętrz korytarzy, klatek schodowych czy pomieszczeń technicznych. Jest to rozwiązanie przeznaczone wyłącznie do montażu wewnątrz pomieszczeń, pracujące stabilnie w szerokim zakresie temperatur od -25°C do +60°C.

Wskazówki Montażowe

Montaż rozdzielnicy EZ9EU-1-18-NT-P został zoptymalizowany pod kątem wygody instalatora. Wewnętrzny stelaż z szyną DIN jest w pełni wyjmowany, co pozwala na wygodne uzbrojenie aparatury modułowej poza obudową, a następnie szybkie osadzenie całości w korpusie. Obudowa nie posiada fabrycznych osłabień (wybić) na przewody, co daje elektrykowi pełną swobodę w planowaniu tras kablowych – otwory można precyzyjnie wykonać w dowolnym miejscu za pomocą standardowej wiertarki lub otwornicy. Podczas montażu należy pamiętać o zachowaniu odpowiedniego momentu dokręcania na listwach zaciskowych PE/N, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja drzwi jest w pełni odwracalna, co umożliwia ich montaż z otwieraniem na prawą lub lewą stronę w zależności od potrzeb.
• Jakie są wymiary zewnętrzne obudowy? Rozdzielnica ma 364 mm wysokości, 317 mm szerokości oraz 103 mm głębokości całkowitej.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, produkt jest dostarczany z kompletem listew zaciskowych N i PE (po 16 otworów każda) wraz ze wspornikiem montażowym.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 oraz parametry materiałowe predysponują tę rozdzielnicę wyłącznie do zastosowań wewnątrz budynków.
