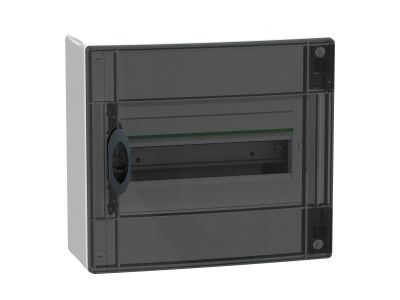

Rozdzielnica modułowa natynkowa 1x13 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-1-13-NT-P | LVSXR113 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 1x13 IP40 z przezroczystymi drzwiami przeznaczona jest do montażu wewnątrz pomieszczeń. Wykonana z odpornego technoplastiku, spełnia wymagania norm bezpieczeństwa i ochrony przeciwpożarowej. Kompaktowe wymiary 302x300x145 mm oraz klasa izolacji II gwarantują bezpieczną eksploatację w instalacjach niskiego napięcia do 63A. Dedykowana do sektorów mieszkaniowych i usługowych.

• 1 rząd po 13 modułów 18 mm: Elastyczna przestrzeń dla aparatury modułowej – od wyłączników po regulatory.
• Stopień ochrony IP40 z drzwiami zamkniętymi: Ochrona przed ciałami stałymi powyżej 1 mm – idealna do suchych pomieszczeń.
• Przezroczyste dymne drzwi: Ułatwiają identyfikację obwodów i stanu aparatury bez otwierania szafy.
• Zdejmowana szyna DIN i płyta tylna: Usprawnia montaż, okablowanie i późniejszą konserwację instalacji.
• Bloki zacisków uziemiających i neutralnych (4x16mm² + 4x10mm²): Zapewniają pewne połączenia dla przewodów o różnych przekrojach.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm międzynarodowych IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3. Posiada oznaczenie CE i klasę izolacji II. Materiał obudowy charakteryzuje się odpornością na płomienie i nienormalne ciepło odpowiednio 650°C (obudowa) i 750°C (drzwi).

Zastosowanie

Obudowa rozdzielnicy modułowej 1x13 służy do bezpiecznego montażu aparatury elektrycznej w instalacjach niskonapięciowych.

• Mieszkania i lokale użytkowe – estetyczne i funkcjonalne rozwiązanie dla rozdzielnic mieszkaniowych.
• Małe obiekty usługowe – biura, sklepy, warsztaty zasilane z jednego punktu rozdzielczego.
• Dodatkowe zabezpieczenia obwodów – montaż wyłączników różnicowoprądowych, nadprądowych i zabezpieczeń przeciwprzepięciowych.
• Instalacje zasilające oświetlenie, gniazda wtykowe i odbiorniki o prądzie znamionowym do 63A.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP po odłączeniu zasilania. Rozdzielnicę należy zamontować na równej, stabilnej powierzchni, z zachowaniem minimalnych odstępów montażowych. Kable wprowadzać przez zdejmowane płyty wprowadzeniowe w górnej lub dolnej części obudowy, stosując odpowiednie dławiki kablowe. Po zakończeniu prac sprawdzić szczelność wprowadzeń kabli i prawidłowość uziemienia. Temperatura otoczenia podczas eksploatacji nie powinna wykraczać poza zakres -25°C do 60°C.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie – rozdzielnica jest przeznaczona wyłącznie do instalacji wewnętrznych. Do zastosowań zewnętrznych należy wybrać obudowę o wyższym stopniu ochrony IP.
• Jaki jest zakres prądów znamionowych aparatury w tej rozdzielnicy? Prąd znamionowy aparatury nie może przekraczać 63A ze względu na parametry obudowy i klasę izolacji.
• Czy drzwi przezroczyste wpływają na stopień ochrony IP? Tak – stopień ochrony IP40 dotyczy drzwi zamkniętych. Podczas otwarcia drzwi obudowa przestaje chronić przed wnikaniem ciał stałych.
