Rozdzielnica modułowa n/t 4x12 transparentna IP65 1500V DC PV/UV ECH-48PT-s DIDO | 001100306 Eti

Opis i Kluczowe Cechy

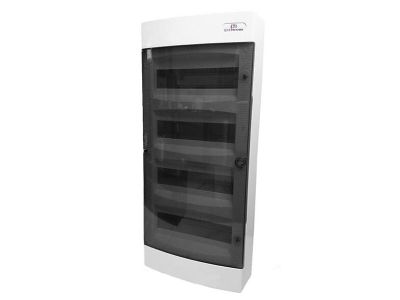

Rozdzielnica modułowa natynkowa ECH-48PT-s z serii DIDO to zaawansowane rozwiązanie zaprojektowane przez firmę ETI z myślą o najbardziej wymagających instalacjach fotowoltaicznych (PV) oraz przemysłowych. Urządzenie charakteryzuje się czterorzędową konstrukcją, z których każdy mieści 12 modułów, co daje łącznie 48 miejsc na aparaturę modułową. Transparentne drzwiczki pozwalają na bieżącą inspekcję stanu aparatury bez konieczności otwierania obudowy, co znacząco podnosi komfort eksploatacji.

• Wysokie napięcie izolacji: Konstrukcja przystosowana do pracy przy napięciu znamionowym do 1500V DC, co jest kluczowe w nowoczesnych systemach stringowych PV.
• Stopień ochrony IP65: Całkowita pyłoszczelność oraz ochrona przed strugami wody pozwalają na montaż w trudnych warunkach atmosferycznych oraz w zapylonych halach produkcyjnych.
• Odporność UV: Zastosowanie wysokiej jakości tworzywa odpornego na promieniowanie ultrafioletowe gwarantuje długowieczność obudowy i brak degradacji materiału przy ekspozycji zewnętrznej.
• Wytrzymałość mechaniczna: Obudowa wykazuje wysoką odporność na uderzenia, co chroni wewnętrzne komponenty przed uszkodzeniami mechanicznymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co zapewnia bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Rozdzielnica spełnia wymagania normy IEC 60670 oraz posiada certyfikację pozwalającą na jej stosowanie w systemach fotowoltaicznych o podwyższonym napięciu roboczym. Materiały użyte do produkcji są wolne od halogenów, co minimalizuje emisję toksycznych gazów w przypadku wystąpienia pożaru.

Zastosowanie

Rozdzielnica ECH-48PT-s znajduje szerokie zastosowanie w sektorze odnawialnych źródeł energii. Jest idealnym wyborem jako rozdzielnica prądu stałego (DC) w instalacjach fotowoltaicznych, gdzie wymagane jest bezpieczne odizolowanie obwodów o wysokim napięciu. Dzięki swojej szczelności i odporności na czynniki zewnętrzne, doskonale sprawdza się również w:

• Budownictwie przemysłowym jako lokalne punkty rozdziału energii.
• Instalacjach zewnętrznych narażonych na bezpośrednie działanie opadów.
• Myjniach samochodowych, warsztatach oraz rolnictwie.
• Systemach magazynowania energii wymagających solidnej obudowy dla zabezpieczeń nadprądowych i przepięciowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Prowadzenie przewodów: Należy wykorzystać dedykowane osłabienia w obudowie do wprowadzenia dławnic kablowych, co zapewni utrzymanie deklarowanego stopnia ochrony IP65.
• Szyna DIN: Wewnątrz znajdują się stabilne szyny montażowe TH35, które umożliwiają szybki zatrzask aparatury modułowej.
• Moment dokręcania: Przy montażu osprzętu należy przestrzegać momentów dokręcania zalecanych przez producentów aparatury, aby uniknąć przegrzewania się styków.
• Dystans: Zachowanie odpowiednich odstępów izolacyjnych jest kluczowe przy pracy z napięciem 1500V DC.

FAQ

• Czy rozdzielnica posiada w zestawie listwy zaciskowe? Tak, standardowo rozdzielnice serii ECH od ETI wyposażone są w listwy zaciskowe PE/N, co ułatwia organizację okablowania.
• Czy drzwiczki można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja obudowy zazwyczaj pozwala na zmianę kierunku otwierania drzwiczek, co ułatwia dopasowanie do warunków lokalnych.
• Czy produkt nadaje się do montażu bezpośrednio na słońcu? Tak, dzięki stabilizacji UV materiał nie kruszeje i nie zmienia koloru pod wpływem promieni słonecznych, jednak zawsze zaleca się montaż w miejscu zacienionym dla obniżenia temperatury pracy aparatury wewnątrz.
