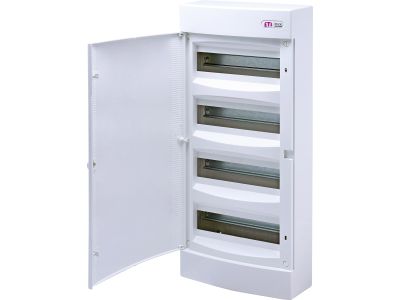

Rozdzielnica modułowa n/t 4x12 biała IP40 ECT48PO-s DIDO | 001101023 Eti

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa ECT48PO-s z serii DIDO, wyprodukowana przez renomowaną firmę ETI, to profesjonalne rozwiązanie przeznaczone do bezpiecznego montażu aparatury modułowej. Konstrukcja charakteryzuje się czterema rzędami, z których każdy mieści 12 modułów, co daje łączną pojemność 48 jednostek (4x12). Takie rozwiązanie pozwala na przejrzyste i uporządkowane rozmieszczenie zabezpieczeń nadprądowych, różnicowoprądowych oraz elementów automatyki budynkowej.

• Stopień ochrony IP40: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest kluczowe dla ochrony aparatury wewnątrz suchych pomieszczeń.
• Wysoka jakość wykonania: Obudowa w kolorze białym została wykonana z wytrzymałego tworzywa termoplastycznego, odpornego na uszkodzenia mechaniczne oraz wpływ czynników zewnętrznych.
• Przezroczyste drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, co podnosi komfort eksploatacji.
• Ergonomia montażu: Duża przestrzeń wewnątrz obudowy ułatwia prowadzenie przewodów i zapewnia optymalne warunki chłodzenia dla zainstalowanych komponentów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie tych standardów gwarantuje bezpieczeństwo użytkowania zarówno w instalacjach domowych, jak i komercyjnych. Rozdzielnica posiada certyfikację potwierdzającą jej parametry izolacyjne oraz wytrzymałość dielektryczną, co jest niezbędne do uzyskania odbiorów technicznych instalacji elektrycznej.

Zastosowanie

Rozdzielnica ECT48PO-s znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, biurowym oraz przemysłowym. Jest idealnym wyborem do:

• Głównych i pomocniczych tablic rozdzielczych w mieszkaniach i domach jednorodzinnych.
• Systemów sterowania oświetleniem i ogrzewaniem w obiektach użyteczności publicznej.
• Zabezpieczania obwodów w warsztatach i halach produkcyjnych, gdzie wymagany jest montaż natynkowy.
• Instalacji modernizowanych, gdzie brak możliwości kucia w ścianach wymusza zastosowanie estetycznych rozwiązań natynkowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Poziomowanie: Dzięki stabilnej tylnej ściance, rozdzielnicę można precyzyjnie wypoziomować na ścianie przed ostatecznym dokręceniem wkrętów montażowych.
• Zarządzanie okablowaniem: Zaleca się wykorzystanie opasek kablowych do uporządkowania wiązek przewodów, co zapobiega ich przypadkowemu przycięciu przez pokrywę frontową.
• Szyny DIN: Fabrycznie zamontowane szyny TH35 umożliwiają błyskawiczny zatrzaskowy montaż aparatury modułowej.
• Moment dokręcania: Należy przestrzegać zaleceń producentów aparatury dotyczących momentu dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP40 jest przeznaczony do zastosowań wewnątrz budynków w miejscach, gdzie nie występuje bezpośrednie narażenie na wilgoć i strugi wody.

2. Ile modułów maksymalnie zmieści się w tej obudowie?
Rozdzielnica posiada 4 rzędy po 12 modułów, co pozwala na montaż łącznie 48 standardowych modułów o szerokości 17,5 mm.

3. Czy w zestawie znajdują się szyny zaciskowe N i PE?
Seria ECT standardowo wyposażona jest w niezbędne akcesoria montażowe, w tym szyny nośne oraz listwy zaciskowe dla przewodów neutralnych i ochronnych, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
