Rozdzielnica modułowa n/t 3x12 transparentna IP65 1500V DC PV/UV ECH-36PT-s DIDO | 001101080 Eti

Opis i Kluczowe Cechy

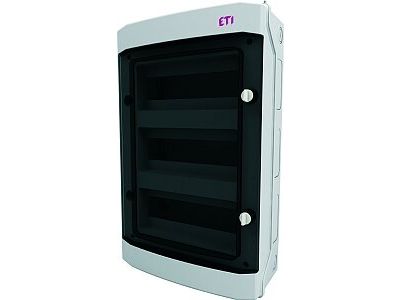

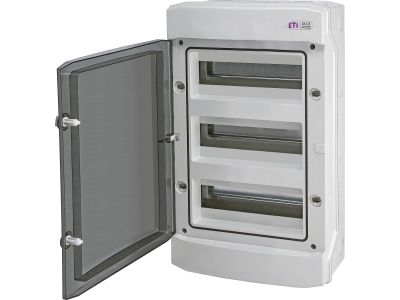

Rozdzielnica modułowa natynkowa ECH-36PT-s z serii DIDO to zaawansowane rozwiązanie zaprojektowane przez firmę ETI z myślą o najbardziej wymagających instalacjach elektrycznych, w tym systemach fotowoltaicznych (PV). Konstrukcja o pojemności 36 modułów, rozmieszczonych w trzech rzędach po 12 modułów każdy, zapewnia optymalną przestrzeń do montażu aparatury modułowej. Kluczowym atutem urządzenia jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody, co jest niezbędne w trudnych warunkach środowiskowych. Obudowa została przystosowana do pracy z napięciem stałym do 1500V DC, co czyni ją idealnym wyborem dla nowoczesnych instalacji solarnych. Transparentne drzwi pozwalają na bieżącą kontrolę stanu aparatury bez konieczności otwierania obudowy, co zwiększa bezpieczeństwo eksploatacji.

• Wysoka odporność UV: Materiał obudowy jest odporny na promieniowanie ultrafioletowe, co zapobiega degradacji tworzywa przy montażu zewnętrznym.
• Konstrukcja 3x12: Trzyrzędowy układ pozwala na przejrzyste rozdzielenie sekcji zasilania, zabezpieczeń i sterowania.
• Szyna N-dzielona: Zastosowanie dzielonej szyny neutralnej ułatwia separację obwodów i podłączenie różnych grup odbiorników.
• Wytrzymałość mechaniczna: Solidna obudowa chroni komponenty przed uszkodzeniami mechanicznymi i wpływem czynników atmosferycznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica spełnia wymagania normy IEC 60670, co potwierdza jej przydatność do montażu osprzętu elektrycznego w instalacjach domowych i przemysłowych. Dzięki certyfikacji na napięcie 1500V DC, komponent ten jest w pełni zgodny ze standardami dotyczącymi systemów fotowoltaicznych, zapewniając bezpieczną izolację i niezawodność w długofalowej perspektywie czasowej. Stopień ochrony IP65 jest potwierdzony testami laboratoryjnymi, co daje pewność szczelności w każdych warunkach.

Zastosowanie

Rozdzielnica ECH-36PT-s znajduje szerokie zastosowanie w sektorze odnawialnych źródeł energii (OZE), szczególnie jako rozdzielnica prądu stałego (DC) w instalacjach fotowoltaicznych, gdzie wymagana jest odporność na wysokie napięcia i warunki zewnętrzne. Doskonale sprawdza się również w budownictwie przemysłowym, halach magazynowych oraz w rolnictwie, gdzie występuje podwyższona wilgotność i zapylenie. Dzięki estetycznemu wykonaniu i transparentnym drzwiczkom, może być stosowana także w budynkach użyteczności publicznej, zapewniając łatwy dostęp serwisowy dla wykwalifikowanego personelu technicznego.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Podczas instalacji należy zwrócić szczególną uwagę na zachowanie szczelności obudowy poprzez zastosowanie odpowiednich dławnic kablowych dopasowanych do średnicy wprowadzanych przewodów. Rozdzielnica jest przeznaczona do montażu natynkowego przy użyciu dedykowanych punktów mocowania. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych przy pracy z napięciem 1500V DC. Szyny DIN zamontowane wewnątrz obudowy umożliwiają szybki zatrzaskowy montaż aparatury, a dołączone listwy zaciskowe N/PE ułatwiają estetyczne i bezpieczne prowadzenie okablowania.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz budynku? Tak, dzięki wysokiemu stopniowi ochrony IP65 oraz odporności na promieniowanie UV (PV/UV), produkt jest przystosowany do pracy w warunkach zewnętrznych.
• Jakie jest maksymalne napięcie pracy dla tej obudowy? Obudowa jest certyfikowana do pracy z napięciem stałym wynoszącym maksymalnie 1500V DC.
• Co oznacza termin "N-dzielona" w specyfikacji? Oznacza to, że szyna neutralna wewnątrz rozdzielnicy jest podzielona na sekcje, co pozwala na niezależne podłączenie różnych grup obwodów, np. chronionych osobnymi wyłącznikami różnicowoprądowymi.
• Czy w zestawie znajdują się dławnice? Standardowo rozdzielnica posiada przygotowane osłabienia pod dławnice, jednak same dławnice należy dobrać indywidualnie w zależności od przekroju stosowanych kabli.
