Rozdzielnica modułowa n/t 1x12 transparentna IP65 1500V DC PV/UV ECH-12PT DIDO | 001101062 Eti

Opis i Kluczowe Cechy

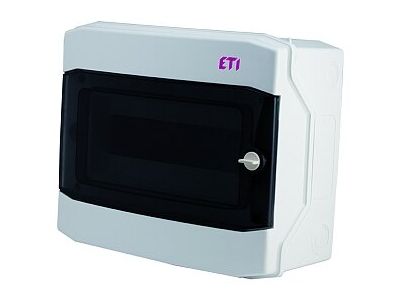

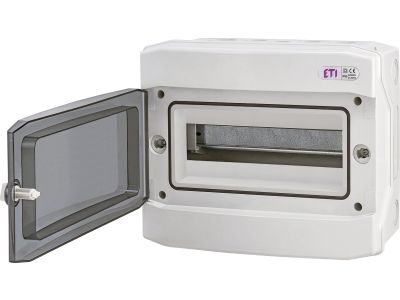

Rozdzielnica modułowa natynkowa ECH-12PT z serii DIDO to zaawansowane rozwiązanie techniczne zaprojektowane przez firmę ETI z myślą o najbardziej wymagających instalacjach elektrycznych, w tym systemach fotowoltaicznych (PV). Urządzenie charakteryzuje się jednym rzędem zdolnym pomieścić do 12 modułów aparatury, co pozwala na przejrzystą organizację zabezpieczeń nadprądowych, ograniczników przepięć czy rozłączników izolacyjnych. Kluczowym atutem jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody, co czyni ją idealnym wyborem do montażu w trudnych warunkach środowiskowych. Transparentne drzwiczki umożliwiają bieżącą inspekcję stanu aparatury bez konieczności otwierania obudowy, co podnosi bezpieczeństwo eksploatacji.

• Znamionowe napięcie izolacji wynoszące aż 1500V DC pozwala na bezpieczną pracę w nowoczesnych systemach fotowoltaicznych o wysokim napięciu roboczym.
• Wykonanie z materiałów odpornych na promieniowanie UV zapewnia długowieczność obudowy nawet przy bezpośredniej ekspozycji na światło słoneczne.
• Stabilna konstrukcja natynkowa ułatwia montaż na różnych powierzchniach w budownictwie mieszkaniowym i przemysłowym.
• Wysoka odporność mechaniczna chroni zainstalowaną aparaturę przed uszkodzeniami zewnętrznymi i zanieczyszczeniami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi obudów i rozdzielnic niskonapięciowych. Spełnienie wymagań w zakresie stopnia ochrony IP65 oraz izolacji do 1500V DC potwierdza, że rozdzielnica ECH-12PT jest bezpiecznym komponentem systemów odnawialnych źródeł energii. Materiały użyte do produkcji są wolne od halogenów i charakteryzują się odpowiednią klasą palności, co jest kluczowe dla bezpieczeństwa pożarowego w obiektach przemysłowych.

Zastosowanie

Rozdzielnica ECH-12PT znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i odporność na czynniki zewnętrzne. Jest dedykowana przede wszystkim do:

• Instalacji fotowoltaicznych (PV) jako skrzynka przyłączeniowa DC lub AC.
• Budownictwa przemysłowego, w halach produkcyjnych i magazynach o podwyższonej wilgotności.
• Infrastruktury zewnętrznej, gdzie aparatura modułowa musi być chroniona przed deszczem i pyłem.
• Budownictwa mieszkaniowego, w garażach, piwnicach oraz kotłowniach.

Wskazówki Montażowe

Podczas montażu rozdzielnicy ECH-12PT należy zwrócić uwagę na zachowanie szczelności obudowy. Zaleca się stosowanie odpowiednich dławnic kablowych dopasowanych do średnicy wprowadzanych przewodów, aby utrzymać stopień ochrony IP65. Montaż aparatury odbywa się na standardowej szynie DIN (TH35), która jest fabrycznie zamontowana wewnątrz obudowy. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych przy pracy z napięciem 1500V DC oraz o dokręcaniu zacisków aparatury z momentem obrotowym zalecanym przez producenta konkretnych modułów.

FAQ

Czy rozdzielnica nadaje się do montażu na zewnątrz budynku?
Tak, dzięki wysokiej odporności na promieniowanie UV oraz klasie szczelności IP65, rozdzielnica ECH-12PT jest przystosowana do pracy w warunkach zewnętrznych.

Jakie jest maksymalne napięcie pracy dla tej obudowy?
Obudowa została zaprojektowana do pracy z napięciem izolacji do 1500V DC, co czyni ją idealną do systemów fotowoltaicznych.

Czy w zestawie znajdują się szyny N i PE?
Standardowo rozdzielnice serii ECH wyposażone są w niezbędne listwy zaciskowe dla przewodów neutralnych i ochronnych, co ułatwia szybkie i bezpieczne wykonanie połączeń.
