Rozdzielnica modułowa n/t 1x12 transparentna IP40 ECT12PT DIDO | 001101001 Eti

Opis i Kluczowe Cechy

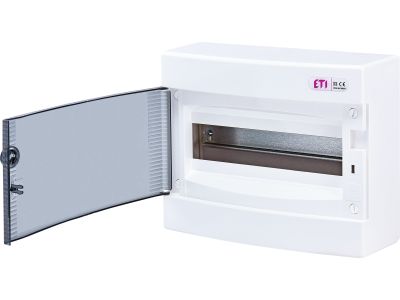

Rozdzielnica modułowa n/t 1x12 transparentna ECT12PT DIDO to kompaktowe rozwiązanie do montażu aparatury modułowej w instalacjach elektrycznych. Wykonana z wysokostabilnej masy termoplastycznej ABS o doskonałych właściwościach dielektrycznych i mechanicznych, zapewnia zarówno funkcjonalność, jak i estetyczny wygląd. Stopień ochrony IP40 chroni aparaturę przed pyłem i przypadkowym dotykiem.

• Obudowa transparentna: Umożliwia szybką wizualną kontrolę stanu aparatury i okablowania bez konieczności demontażu drzwi.
• Szyna montażowa TH35: Standardowe mocowanie aparatów modułowych, kompatybilne z większością osprzętu na rynku.
• Zaciski PE i N: Ułatwiają organizację zacisków ochronnych i neutralnych bezpośrednio w rozdzielnicy.
• Szybki montaż: System kołków i zatrzasków pozwala na błyskawiczne łączenie elementów obudowy oraz montaż drzwi.
• Estetyczny design: Nowoczesna forma i przezroczysta osłona sprawiają, że rozdzielnica doskonale wpisuje się w wystrój szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm europejskich dotyczących obudów do aparatury modułowej, w tym normy EN 62208 i EN 61439-1. Posiada znakowanie CE potwierdzające zgodność z dyrektywami UE.

Zastosowanie

Przeznaczona do montażu aparatury modułowej w instalacjach elektrycznych niskiego napięcia, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Instalacje domowe i biurowe – centralne rozdzielnice mieszkaniowe i lokalowe.
• Małe obiekty przemysłowe – sterowanie oświetleniem, gniazdami czy zasilaniem maszyn.
• Pomieszczenia techniczne – organizacja aparatury w szafach sterowniczych.
• Projekty, gdzie wymagany jest szybki dostęp wzrokowy do stanu aparatury bez otwierania drzwi.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Rozdzielnicę należy zamontować na stabilnym podłożu, z szyną TH35 skierowaną ku dołowi. Po zamontowaniu aparatury modułowej, drzwi należy zamocować za pomocą kołków szybkiego montażu, dociskając je do oporu. Upewnić się, że wszystkie zaciski są dokręcone zgodnie z wymaganymi momentami obrotowymi. Przewody wprowadzać przez odpowiednie przepusty, zachowując wymagane promienie gięcia. Po zakończeniu montażu wykonać pomiary rezystancji izolacji i uziemienia.

FAQ

• Czy rozdzielnica posiada zamykane drzwi? Tak, wyposażona jest w transparentne drzwi, które można zablokować w pozycji otwartej lub całkowicie zamknąć.
• Jaki jest zakres temperatury pracy rozdzielnicy? Materiał ABS zapewnia stabilność w zakresie od -25°C do +60°C, co czyni ją odpowiednią do większości środowisk instalacyjnych.
• Czy można montować aparaty o różnych szerokościach modułowych? Tak, obudowa 1x12 modułów pozwala na montaż aparatów o szerokości 1 modułu (18mm), co daje pełną elastyczność w doborze osprzętu.
