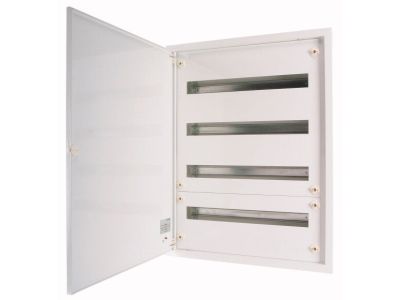

Rozdzielnica metalowa p/t, dwurzędowa, BF-U-2/48-C | 113689 Eaton

Alternatywny kod produktu: BF-U-2/48-C

Opis i Kluczowe Cechy

Rozdzielnica metalowa BF-U-2/48-C (nr kat. 113689) to dwurzędowa obudowa w wersji podtynkowej i natynkowej, przeznaczona do rozprowadzania i zabezpieczania obwodów elektrycznych. Wykonana z blachy stalowej lakierowanej proszkowo w kolorze białym, łączy trwałość z estetyką. Pojemność od 72 do 144 standardowych modułów (szerokość 17,5 mm) pozwala na elastyczne skonfigurowanie instalacji w budownictwie mieszkaniowym i użyteczności publicznej.

• Warianty montażowe: wersja natynkowa o głębokości 140 mm oraz podtynkowa o głębokości 127 mm – umożliwiają dopasowanie do rodzaju ściany i wymagań estetycznych.
• Pojemność modułowa: od 72 do 144 modułów – zapewnia dużą swobodę w rozmieszczeniu aparatury modułowej (wyłączniki, styczniki, przyciski itp.) bez konieczności stosowania dodatkowych rozdzielnic.
• Materiał wykonania: blacha stalowa lakierowana proszkowo – odporna na korozję i uszkodzenia mechaniczne, a biały kolor ułatwia dopasowanie do wnętrz.
• Konstrukcja dwurzędowa: ułatwia logiczne grupowanie obwodów i przejrzysty montaż aparatury, co przyspiesza prace instalacyjne i serwisowe.
• Zastosowanie na lekkich ścianach: dedykowana do montażu na ścianach gipsowych – idealna do nowoczesnych budynków z lekkimi konstrukcjami działowymi.

Zgodność z Normami

Rozdzielnica BF-U-2/48-C spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Przeznaczona do pracy w rozdzielnicach budynkowych zgodnie z ogólnymi przepisami elektrotechnicznymi.

Zastosowanie

Rozdzielnica metalowa sprawdzi się w obiektach wymagających niezawodnej dystrybucji energii oraz czytelnego rozlokowania aparatury modułowej. Dzięki dwóm wariantom montażu może być stosowana zarówno w nowych, jak i modernizowanych instalacjach.

• Budownictwo mieszkaniowe – zabezpieczanie obwodów oświetlenia, gniazd, kuchni czy łazienek w domach jednorodzinnych i mieszkaniach.
• Obiekty użyteczności publicznej – szkoły, biura, przychodnie, hotele – gdzie wymagana jest łatwa rozbudowa i organizacja instalacji.
• Montaż na ścianach gipsowych – idealna do lekkich ścian działowych, np. w systemach G-K, bez konieczności stosowania dodatkowych wzmocnień.
• Modernizacja istniejących rozdzielnic – zastąpienie starszych obudów nowym, wygodnym systemem dwurzędowym o dużej pojemności.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm i przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę mocuj do szyny TH35 (DIN) lub bezpośrednio do ściany za pomocą odpowiednich kołków (w wersji natynkowej) lub w puszce podtynkowej. Dla wersji podtynkowej przygotuj otwór o głębokości min. 127 mm. Przekrój przewodów dobierz do maksymalnego prądu obciążenia zgodnie z dokumentacją techniczną. Momenty dokręcania zacisków stosuj zgodnie z instrukcją producenta. Po zakończeniu montażu sprawdź ciągłość przewodów ochronnych i izolacji.

FAQ

• Jaka jest głębokość rozdzielnicy w wersji podtynkowej? Głębokość wersji podtynkowej wynosi 127 mm, wersja natynkowa ma głębokość 140 mm.
• Ile modułów można zamontować w rozdzielnicy BF-U-2/48-C? W zależności od konfiguracji można zamontować od 72 do 144 standardowych modułów (szerokość 17,5 mm każdy).
• Czy rozdzielnica nadaje się do montażu na ścianach gipsowych? Tak, jest przeznaczona do montażu na ścianach gipsowych (lekkich konstrukcjach działowych), co zostało uwzględnione w jej konstrukcji.
