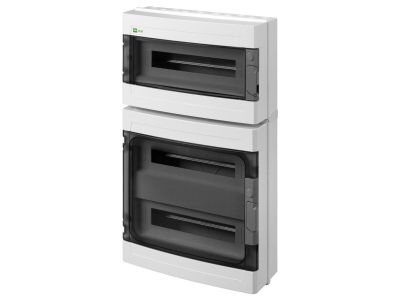

Rozdzielnica łączona n/t RN 18+2x18 (N+PE) IP65 RAL7035+drzwi transparentne 691x302x150, Ep-Lux Plus | 1963-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa Ep-Lux 1963-01 z serii Ep-Lux Plus, przeznaczona do bezpiecznej dystrybucji energii w instalacjach niskiego napięcia. Oferuje pojemność 54 modułów rozmieszczonych w trzech rzędach (konfiguracja 18+2×18), co zapewnia dużą elastyczność aranżacji aparatury modułowej. Wykonana z wytrzymałego ABS w kolorze jasnoszarym RAL7035, wyposażona w drzwi transparentne ułatwiające kontrolę stanu urządzeń. Stopień ochrony IP65 oraz odporność mechaniczna IK07 pozwalają na montaż w trudnych warunkach, także na zewnątrz. Napięcie znamionowe 400 V, klasa ochronności II. Wymiary 691×302×150 mm.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – idealne do instalacji zewnętrznych i pomieszczeń wilgotnych.
• Odporność na uderzenia IK07: Wytrzymuje mechaniczne obciążenia, chroniąc aparaturę przed przypadkowymi uszkodzeniami.
• Pojemność 54 modułów (3 rzędy po 18): Duża przestrzeń montażowa dla wyłączników, styczników, przycisków i innych modułów; łatwa rozbudowa.
• Klasa ochrony II (bez uziemienia): Zwiększone bezpieczeństwo i uproszczony montaż – brak konieczności podłączania przewodu ochronnego PE.
• Materiał ABS + drzwi transparentne: Lekka, odporna na korozję obudowa z przezroczystym frontem umożliwiającym szybki podgląd stanu urządzeń bez otwierania.
• Zestaw fabryczny z szynami DIN i zaciskami N/PE: Gotowa do natychmiastowego montażu – wystarczy umieścić aparaturę i podłączyć przewody neutralne oraz ochronne.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania dla urządzeń II klasy ochronności, co gwarantuje bezpieczną eksploatację w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Uniwersalna rozdzielnica natynkowa dedykowana do dystrybucji energii oraz zabezpieczania obwodów w budynkach mieszkalnych, komercyjnych i przemysłowych. Doskonale sprawdzi się w:

• Instalacjach zewnętrznych – ogrody, tarasy, parkingi, oświetlenie elewacyjne, gdzie wymagana jest szczelność IP65.
• Głównych rozdzielnicach w małych i średnich obiektach (domy jednorodzinne, sklepy, warsztaty) z możliwością rozbudowy o dodatkowe rzędy.
• Systemach automatyki budynkowej, sterownikach PLC, centralach wentylacyjnych – tam, gdzie potrzebna jest duża pojemność modułów w szczelnej obudowie.
• Instalacjach fotowoltaicznych, pomp ciepła, stacji ładowania EV – odporność na warunki atmosferyczne i szeroki zakres temperatur pracy (-20°C do +70°C).

Wskazówki Montażowe

Montaż oraz podłączenie rozdzielnicy może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę należy zamontować na stabilnym, suchym podłożu w pozycji pionowej. Przekrój przewodów dobierz do spodziewanego obciążenia i zabezpieczeń. Dokręcaj zaciski śrubowe z momentem obrotowym zgodnym z dokumentacją producenta. W przypadku opcjonalnego zamka na kluczyk, zainstaluj go według instrukcji. Po zakończeniu montażu upewnij się, że drzwi są prawidłowo domknięte, aby zachować szczelność IP65.

FAQ

• Czy rozdzielnica może być montowana na zewnątrz budynku? Tak, stopień ochrony IP65 i materiał ABS zapewniają odporność na pył, wodę oraz promieniowanie UV, co umożliwia instalację w miejscach narażonych na działanie czynników atmosferycznych.
• Jaka jest klasa ochronności i czy wymaga uziemienia? Rozdzielnica posiada II klasę ochronności – nie wymaga podłączania przewodu ochronnego (PE), co upraszcza montaż i zwiększa bezpieczeństwo.
• Jaki jest zakres temperatur pracy? Urządzenie jest przystosowane do pracy w zakresie od -20°C do +70°C, co pozwala na stosowanie w różnych warunkach klimatycznych.
