Rozdzielnica kompletna 5rz. 130 M II kl n/t, FWB | FWB52M2 Hager

Opis i Kluczowe Cechy

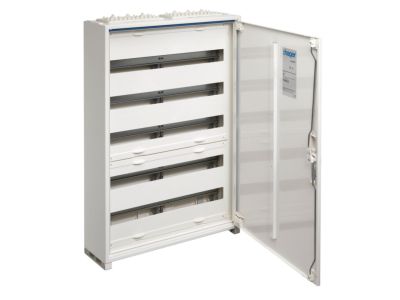

Rozdzielnica kompletna FWB52M2 marki FWB to obudowa nadtynkowa o pięciu rzędach, mieszcząca łącznie 130 modułów. Dzięki II klasie ochronności (podwójna izolacja) zapewnia bezpieczeństwo użytkowania nawet w obwodach bez przewodu ochronnego PE. Konstrukcja przeznaczona do montażu na ścianie, umożliwia szybki i wygodny dostęp do aparatury modułowej.

• 5 rzędów, 130 modułów: Duża pojemność pozwala na swobodne rozmieszczenie aparatury modułowej – wyłączników, styczników, przycisków – bez konieczności stosowania dodatkowych skrzynek.
• II klasa ochronności: Podwójna lub wzmocniona izolacja eliminuje potrzebę uziemiania obudowy, co upraszcza montaż i zwiększa bezpieczeństwo.
• Wykonanie nadtynkowe (n/t): Łatwy montaż na powierzchni ściany – idealne rozwiązanie przy modernizacjach i w budynkach bez kanałów instalacyjnych.
• W zestawie fabrycznym: Rozdzielnica dostarczana jako kompletna (z szynami DIN, listwami zaciskowymi, drzwiami) – gotowa do instalacji aparatury.
• Solidna konstrukcja z materiałów izolacyjnych: Odporność mechaniczna i termiczna, dedykowana do pracy w warunkach domowych i przemysłowych.

Zgodność z Normami

Rozdzielnica spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jest zgodna z europejskimi normami dla obudów elektroinstalacyjnych (seria IEC/EN 62208 oraz wymaganiami dla osprzętu w rozdzielnicach). Produkt zaprojektowany i wyprodukowany w systemie kontroli jakości zgodnym z normami ISO. Szczegółowe certyfikaty i deklaracje dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Rozdzielnica kompletna FWB52M2 sprawdzi się w instalacjach wymagających dużej liczby modułów i podwyższonej ochronności. Znajduje zastosowanie w:

• Budynkach mieszkalnych wielorodzinnych – jako główna rozdzielnica mieszkaniowa z licznikiem, zabezpieczeniami i sterowaniem.
• Biurach i małych obiektach usługowych – do rozdziału energii i sterowania oświetleniem, klimatyzacją, ogrzewaniem.
• Modernizacjach instalacji – gdy istniejąca obudowa jest zbyt mała, a brak możliwości wpuszczenia w ścianę wymusza montaż natynkowy.
• Instalacjach bez przewodu ochronnego PE – np. w starszych budynkach z siecią IT lub przy stosowaniu wyłączników różnicowoprądowych z II klasą.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace wewnątrz obudowy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem pracy bezwzględnie odłącz napięcie w obwodzie zasilającym i sprawdź jego brak. Obudowa przeznaczona jest do montażu natynkowego na ścianie w pozycji pionowej – przewidziane otwory montażowe (lub kołki rozporowe w zestawie). Przy podłączaniu przewodów stosuj się do momentów dokręcania zacisków oraz przekrojów przewodów podanych w dokumentacji technicznej (zwykle od 1,5 mm² do 10 mm² w zależności od prądu obciążenia). Zapewnij odpowiednią wentylację i nie przekraczaj dopuszczalnej liczby aparatów modułowych (max. 26 modułów na rząd).

FAQ

• Ile modułów mieści rozdzielnica FWB52M2? Rozdzielnica ma 5 rzędów, każdy o szerokości 26 modułów, co łącznie daje 130 modułów (jednostek 18 mm).
• Jaki stopień ochrony (IP) ma ta obudowa? W dostępnych danych producenta nie podano konkretnej wartości IP. W obudowach nadtynkowych standardowo stosuje się osłony IP30 lub wyższe – zalecamy weryfikację w karcie katalogowej produktu.
• Czy rozdzielnica wymaga uziemienia? Nie, ponieważ jest wykonana w II klasie ochronności (izolacja podwójna). Brak zacisku ochronnego PE – nie wolno dodatkowo uziemiać obudowy.
