Rozdzielnica hybrydowa p/t, 12M, 3x płyta mont., 1x gniazdo 230V, Volta.hybrid | VU601PLH Hager

Opis i Kluczowe Cechy

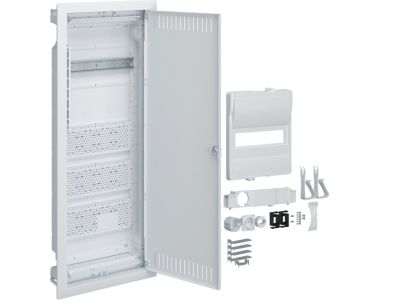

Rozdzielnica hybrydowa Volta VU601PLH to uniwersalne rozwiązanie dla instalacji elektrycznych w budynkach mieszkaniowych i biurowych. Model o szerokości 12 modułów oferuje przestrzeń na zabudowę aparatury modułowej, uzupełnioną o wbudowane gniazdo 230 V. Trzy płyty montażowe zapewniają elastyczność w rozmieszczeniu osprzętu zarówno dla montażu podtynkowego, jak i natynkowego.

• 12 modułów (12M): Wystarczająca pojemność do zabudowy standardowych wyłączników, bezpieczników i styczników w instalacjach jednorodzinnych.
• 3 płyty montażowe: Umożliwiają wygodne rozłożenie aparatury i łatwy dostęp podczas okablowania.
• 1 gniazdo 230V: Zintegrowane gniazdo zasilające pozwala bezpośrednio podłączyć narzędzia lub urządzenia serwisowe bez konieczności stosowania dodatkowych przedłużaczy.
• Konstrukcja hybrydowa (p/t): Przystosowana do montażu podtynkowego i natynkowego – dopasowuje się do etapu budowy i rodzaju ściany.
• Wykonanie z tworzywa termoutwardzalnego: Zapewnia mechaniczną wytrzymałość i odporność na starzenie w typowych warunkach eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do użytku w instalacjach niskiego napięcia 230/400 V AC.

Zastosowanie

Rozdzielnica hybrydowa Volta VU601PLH sprawdza się w nowych oraz modernizowanych instalacjach elektrycznych, gdzie wymagana jest kompaktowa obudowa z dodatkowym gniazdem zasilającym.

• Instalacje w budynkach mieszkalnych – jako główna rozdzielnica lub podrozdzielnica w mieszkaniach i domach.
• Warsztaty i pomieszczenia techniczne – gniazdo 230V ułatwia zasilanie elektronarzędzi bezpośrednio w tablicy.
• Aranżacje tymczasowe – możliwość montażu natynkowego na etapie budowy, a później przejście na podtynkowy po zakończeniu prac wykończeniowych.
• Biura i obiekty usługowe – tam, gdzie liczba obwodów jest umiarkowana, ale wymagane jest ergonomiczne rozmieszczenie aparatury.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Obudowę montować na ścianie zgodnie z zaleceniami producenta – w przypadku wersji podtynkowej konieczne jest przygotowanie wnęki o odpowiednich wymiarach (12 modułów – ok. 216 mm szerokości, głębokość i wysokość według instrukcji). Przekroje przewodów dobierać do przewidzianego obciążenia; gniazdo 230V przeznaczone jest do standardowych wtyczek typu Schuko (prąd zależny od zabezpieczenia nadprądowego w obwodzie). Po zamontowaniu należy sprawdzić ciągłość połączeń ochronnych (PE) oraz wykonać pomiary skuteczności ochrony przeciwporażeniowej.

FAQ

• Czy rozdzielnica nadaje się do montażu zewnętrznego? Produkt przeznaczony jest do instalacji wewnątrz budynków. Nie zawiera deklarowanego stopnia ochrony IP, dlatego nie zaleca się stosowania go w warunkach dużej wilgotności lub bezpośredniego kontaktu z wodą.
• Jakiego rodzaju aparaturę mogę zamontować w środku? Wewnątrz znajdują się trzy płyty montażowe, które umożliwiają montaż standardowych urządzeń modułowych o szerokości 18 mm (np. wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski) – łącznie do 12 modułów. Należy zwrócić uwagę na sumę prądów znamionowych i całkowite wydzielane ciepło.
• Czy gniazdo 230V jest fabrycznie podłączone? Gniazdo jest zainstalowane w obudowie i posiada wyprowadzone przewody (faza, neutralny, ochronny). Podłączenie do instalacji należy wykonać podczas montażu rozdzielnicy, zgodnie ze schematem dołączonym do produktu.
