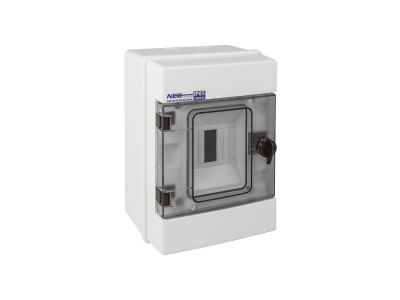

Rozdzielnica hermetyczna RH-4 (500V AC,1000V DC), biała | 36.04 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica hermetyczna RH-4 o numerze katalogowym 36.04 to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się wysoką odpornością na czynniki zewnętrzne, co potwierdza możliwość pracy w szerokim zakresie temperatur od -25°C do +60°C. Obudowa wykonana z wysokiej jakości tworzywa ABS gwarantuje trwałość, a listwa zaciskowa wykazuje odporność na wysoką temperaturę aż do 960°C (próba rozżarzonym prętem), co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego.

• Napięcie znamionowe: Przystosowana do pracy w obwodach 500V AC oraz systemach fotowoltaicznych do 1000V DC.
• Wytrzymałość mechaniczna: Stopień IK07 zapewnia ochronę przed uderzeniami o energii do 2 dżuli.
• Transparentne drzwiczki: Przyciemniane drzwiczki otwierane na bok umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Kompletne wyposażenie: W zestawie znajdują się listwy zaciskowe dla torów N i PE, wspornik montażowy TH 35 (szyna DIN) oraz etykieta samoprzylepna do precyzyjnego opisu obwodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wykorzystanie tworzywa ABS o wysokiej stabilności termicznej oraz konstrukcja zapewniająca hermetyczność pozwalają na stosowanie rozdzielnicy w miejscach o podwyższonej wilgotności i zapyleniu. Możliwość plombowania drzwiczek pozwala na zabezpieczenie instalacji przed nieautoryzowanym dostępem, co jest kluczowe w budynkach użyteczności publicznej oraz zakładach przemysłowych.

Zastosowanie

Rozdzielnica RH-4 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze przemysłowym. Dzięki odporności na promieniowanie UV i szczelnej konstrukcji, jest idealnym wyborem do montażu natynkowego na zewnątrz budynków. Doskonale sprawdza się jako:

• Obudowa dla aparatury modułowej w instalacjach fotowoltaicznych (do 1000V DC).
• Rozdzielnica sterownicza w systemach automatyki budynkowej i przemysłowej.
• Zabezpieczenie obwodów w garażach, warsztatach, myjniach samochodowych oraz halach produkcyjnych.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy RH-4 jest intuicyjny i szybki dzięki przemyślanej konstrukcji. Wspornik TH 35 pozwala na błyskawiczne zatrzaśnięcie aparatury modułowej o głębokości 68 mm lub 75 mm. Podczas instalacji należy zwrócić uwagę na:

• Prowadzenie przewodów: Zaleca się stosowanie odpowiednich dławnic kablowych, aby zachować deklarowany stopień ochrony IP.
• Zabezpieczenie dostępu: Konstrukcja jest przystosowana do zamontowania zamka na klucz, co zwiększa bezpieczeństwo eksploatacji w miejscach ogólnodostępnych.
• Moment dokręcania: Przy montażu przewodów w listwach zaciskowych N/PE należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

• Czy rozdzielnica nadaje się do instalacji PV? Tak, rozdzielnica jest przystosowana do pracy z napięciem do 1000V DC, co czyni ją odpowiednią do montażu zabezpieczeń w systemach fotowoltaicznych.
• Czy w zestawie są szyny zaciskowe? Tak, produkt jest fabrycznie wyposażony w listwy zaciskowe dla torów neutralnych (N) oraz ochronnych (PE).
• Czy drzwiczki można zamknąć na klucz? Obudowa jest konstrukcyjnie przystosowana do montażu zamka z kluczem, jednak sam zamek stanowi wyposażenie opcjonalne.
• Jaka jest odporność obudowy na uderzenia? Rozdzielnica posiada klasę odporności IK07, co oznacza wysoką odporność na uszkodzenia mechaniczne.
