Rozdzielnica FW IP44/II 800x300x160mm, Univers | FWB51S Hager

Opis i Kluczowe Cechy

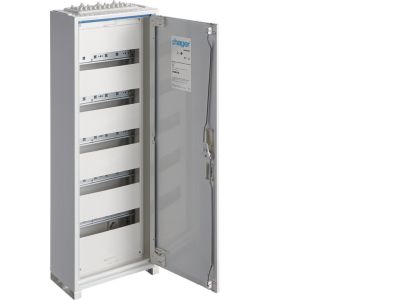

Rozdzielnica natynkowa Univers FWB51S o wymiarach 800x300x160 mm i stopniu ochrony IP44 zapewnia bezpieczną i elastyczną instalację aparatury modułowej w obiektach mieszkalnych i usługowych. Dzięki klasie II izolacji nie wymaga uziemienia, co skraca czas montażu. Wyposażona w szynę TH35 oraz listwy N i PE, umożliwia szybkie i uporządkowane okablowanie.

• Stopień ochrony IP44: chroni wnętrze rozdzielnicy przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm – gwarantuje niezawodną pracę w pomieszczeniach wilgotnych, takich jak piwnice czy warsztaty.
• Klasa II ochronności: podwójna lub wzmocniona izolacja eliminuje konieczność stosowania przewodu ochronnego PE – zwiększa bezpieczeństwo i upraszcza instalację.
• Wymiary 800x300x160 mm: przestronna obudowa mieści dużą liczbę aparatów modułowych (np. wyłączników, styczników, przycisków) – idealna do rozbudowanych układów sterowania i rozdziału mocy.
• Szyna TH35 (szyna montażowa DIN): umożliwia szybki i pewny montaż aparatury modułowej bez potrzeby wiercenia dodatkowych otworów – oszczędza czas instalatora.
• Listwy N i PE w zestawie: ułatwiają podłączenie przewodów neutralnych i ochronnych, porządkują okablowanie i zapewniają przejrzystość szafy rozdzielczej.

Zgodność z Normami

Rozdzielnica Univers FWB51S została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Stopień ochrony IP44 oraz klasa II izolacji potwierdzają spełnienie wymagań dotyczących ochrony przed porażeniem prądem i wpływem środowiska. Produkt przeznaczony do użytku w instalacjach niskiego napięcia zgodnych z normami DIN.

Zastosowanie

Dzięki uniwersalnej konstrukcji i wyposażeniu rozdzielnica Univers FWB51S sprawdza się w wielu scenariuszach instalacyjnych – od domowych rozdzielnic mieszkaniowych po obiekty komercyjne.

• Rozdział mocy i zabezpieczanie obwodów odbiorczych w budynkach mieszkalnych i biurowych (oświetlenie, gniazda, instalacje grzewcze).
• Sterowanie odbiornikami za pomocą styczników modułowych, przekaźników czasowych lub sterowników PLC – w szafach sterowniczych małej automatyki.
• Montaż aparatury sygnalizacyjnej (lampki, sygnalizatory) i pomiarowej (liczniki energii, mierniki) w przejrzystej i łatwo dostępnej obudowie.
• Instalacje w pomieszczeniach o podwyższonej wilgotności (piwnice, pralnie, warsztaty) dzięki stopniowi ochrony IP44.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przestrzegający obowiązujących przepisów i norm. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Rozdzielnicę mocuj natynkowo na stabilnym podłożu za pomocą dostarczonych uchwytów. Wszystkie aparaty modułowe montuj na szynie TH35 zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia, a momenty dokręcania zacisków stosuj zgodnie z instrukcją (zazwyczaj 0,5–0,8 Nm dla aparatów modułowych). Pamiętaj o zachowaniu wymaganych odstępów wentylacyjnych i odległości od materiałów palnych.

FAQ

• Jaki stopień ochrony ma rozdzielnica Univers FWB51S? Rozdzielnica posiada stopień ochrony IP44, co oznacza ochronę przed bryzgami wody z każdego kierunku oraz przed ciałami stałymi o średnicy powyżej 1 mm. Nadaje się do montażu w pomieszczeniach wilgotnych.
• Czy rozdzielnica wymaga uziemienia? Nie, dzięki klasie II izolacji (symbol II) nie wymaga podłączenia przewodu ochronnego PE. Podwójna izolacja zapewnia bezpieczeństwo bez konieczności uziemiania obudowy.
• Jakie akcesoria są fabrycznie zamontowane w rozdzielnicy? W zestawie znajduje się szyna montażowa TH35, listwa neutralna N oraz listwa ochronna PE. Elementy te ułatwiają szybkie i przejrzyste okablowanie aparatury modułowej.
